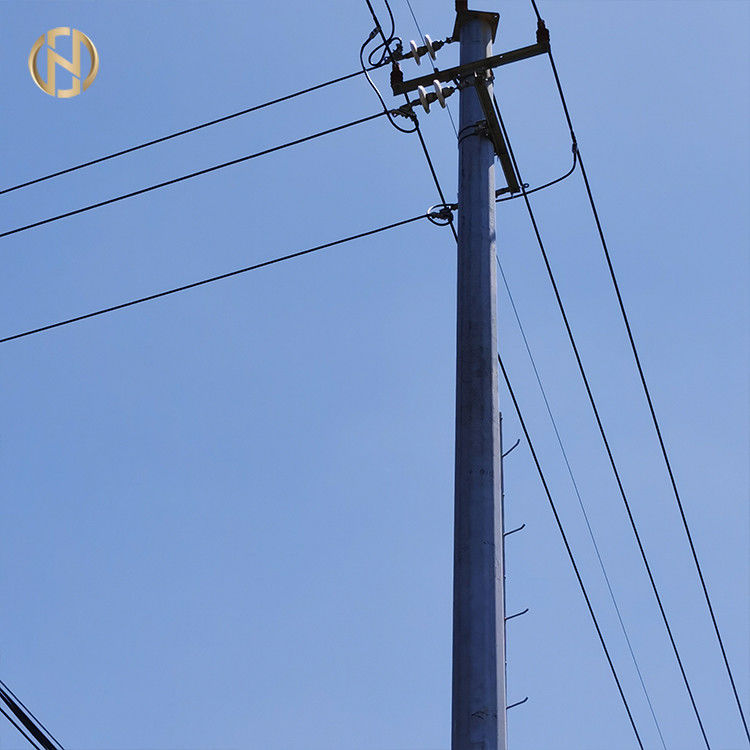

Стальной трубчатый поляк передачи энергии

Стальной трубчатый процесс поляка передачи электричества с заваркой засады

Характер продукции

Продукты выше 220KV трубчатый стальной поляк для передающих линий, 230kv электрический поляк, stardand EN.
Для того чтобы конструировать в соответствии с ПОЖАЛУЙСТА программным обеспечением, мы будем требовать следующих параметров конструкции:

1. Рабочая скорость ветра региона где поляк будет использован
2. Нагрузка антенны и высота поляка
3. Полная высота сама поляка

Технические характеристики изделия

3.2. Допуски

• Диаметры середины внешние, измеренные на уровне выскальзывания совместном: ± 1% с минимумом ±2 mm
• Овализация: габаритный процент заметил для 2 измерений принятых между 2 перпендикулярными диаметрами на уровне выскальзывания совместном: меньше чем 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
• Длина элементов поляка: - 25 mm/+75 mm
• Прямота членов: меньше чем 0.2% из длины члена в 1 метр (2 mm на метр)
• Переплетать: меньше чем 1,5 градуса на 3 метра длины члена
• Расположение отверстий: ± 1% на длинах показанных на наших чертежах утверждения

3,3 гальванизирование

После того как изготовление полностью будет завершено, стальные поляки будут горячим погружением гальванизировали. Двойное погружение не будет позволено.

Все материалы, за исключением болтов, винты, гайки, будут гальванизированы согласно ISO 1461 EN NF.

Все неубедительные члены будут гальванизированы и внутри и снаружи поверхностей. Гайки будут retapped после гальванизировать и после этого подходяще будут защищены от ржавчины тавотом.

4. Описание:

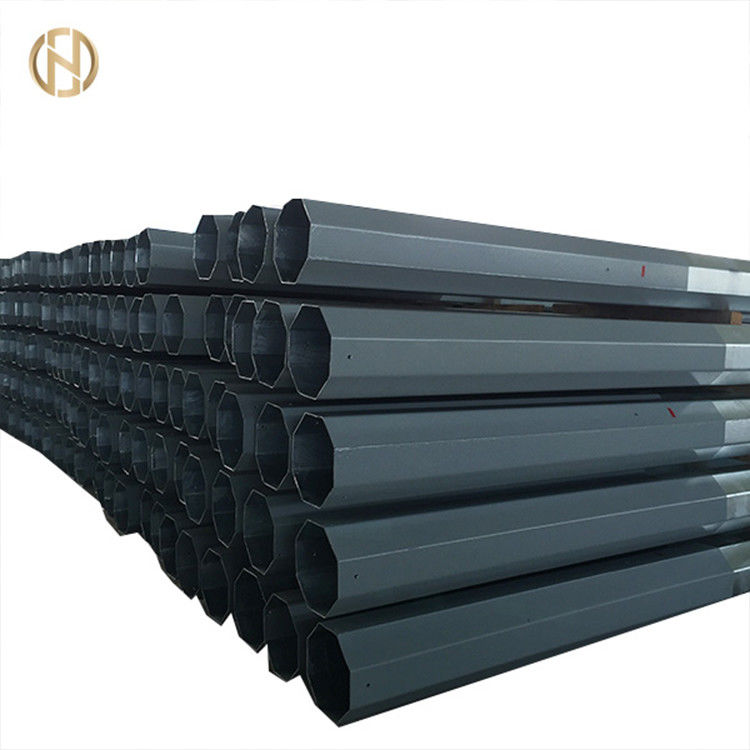

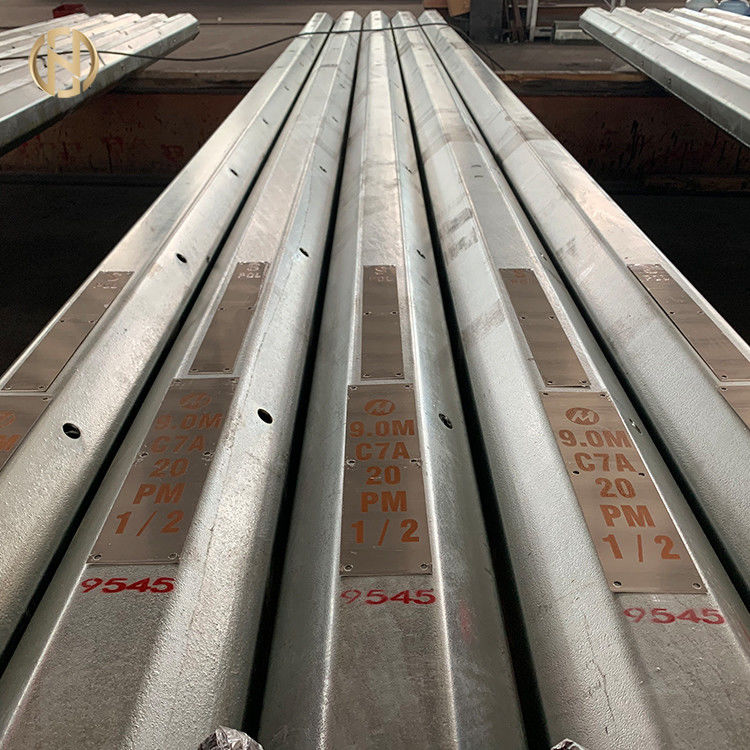

Гальванизированные СТАЛЬНЫЕ равномерно сплющенные ПОЛЯКИ, 12 встали на сторону регулярное полигональное поперечное сечение. Максимальная длина одного раздела будет в 12 метра.

Каждая сторона будет плоска, без укреплений за исключением на этапов нагрузки.

Стальные поляки конструированы для выдвигать выскальзывани-приспособленные соединения.

Поляки конструированы с минимальным количеством соединений (один или два совместного в поляка). Соединение поляка будет выдвигать тип, сваривающ или скрепляющ болтами не использует.

Длина выскальзывания совместная не будет чем 1,5 раз главный внутренний диаметр верхнего элемента.

Съемная металлическая крышка поляка будет приспособлена поверх поляков.

Crossarms прикрепленные на таком же уровне на противоположных сторонах поляка будут симметричны об оси поляка и будут таким этим по каждому crossarm можно установить независимо.

Crossarms будут соединены с поляком серединой сквозных vangs, болтов и гаек. Взаимн оружия будут прямы и имеют равномерно сплющенные 6 (8) встали на сторону регулярное полигональное поперечное сечение

Все поляки будут обеспечены с одним зарывая пунктом на положении приблизительно 50 см над уровнем земли.

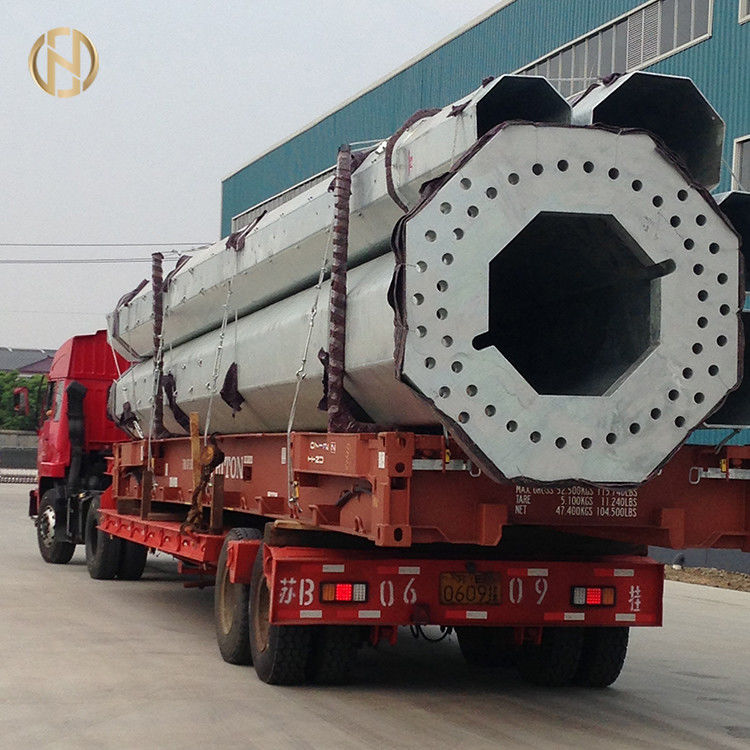

Упаковка & грузить

Мы покрываем верхнее и нижние части поляка с циновкой или соломой тюкуют для того чтобы защитить ее от повреждения к гальванизированной поверхности которая может произойти во время транспорта. Упаковку можно также сделать согласно требованиям к клиентов.

Процесс продукции

Проверка → материалов режа проверку → отливая в форму или гнуть → вертикальную сваривая → → размеров служит фланцем сваривая → процесса Calibration→ → отверстия → сверля Deburring гальванизируя, покрытие порошка или крася → повторного калибрования → продевая нитку упаковку →
