110КВ 138КВ ХДГ гальванизировало столб электричества для линии передачи энергии

                             110KV 138KV HDG гальванизированный столб электричества стальной для линии электропередач



Описание продукта

---

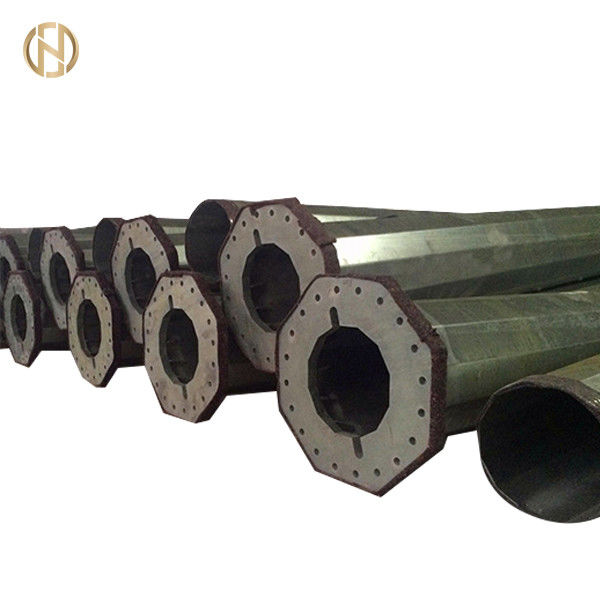

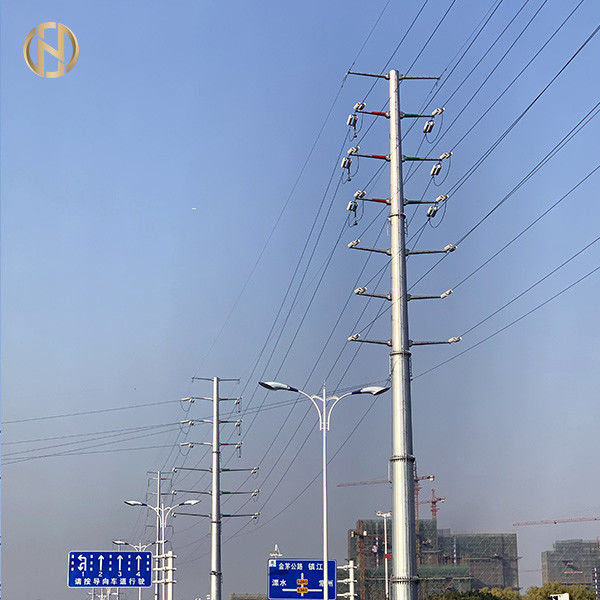

Продукты выше 110kv 138kv линии электропередачи восьмиугольной гальванизированной стальной опоры электропередач

• Продукция спроектирована и изготовлена ​​в соответствии со структурными стандартами
• Только наша компания может соответствовать этим глобальным производственным стандартам, что дает нам преимущество перед конкурентами.
• Продукция подвергается горячему цинкованию в соответствии со стандартами ISO 1461/ASTM A123.
• Материал вала полюса: ASTM GR65, GR50

Для проектирования в соответствии с программным обеспечением PLS нам потребуются следующие параметры проектирования:

---

1. Рабочая скорость ветра в регионе, где будет использоваться шест
2. Нагрузка на антенну и высота стойки
3. Общая высота самого столба

характеристики продукта

110kv 138kv Оцинкованная стальная опора для рынка NEA Филиппин, Meralco



Материал

1.) ОСНОВНЫЕ ПЛИТЫ

ASTM A633 класс E

Стандарт на нормализованные высокопрочные низколегированные плиты из конструкционной стали

YS 415 минимум

ТС (550 - 690)

EL 18% минимум

2.) АНКЕРНЫЕ БОЛТЫ

ASTM A615 класс 75

Стандарт на деформированные и простые стержни из углеродистой стали для армирования бетона

520 лет минимум

ТС 690 минимум

EL 6% минимум

3.) ГАЙКИ АНКЕРНЫХ БОЛТОВ

ASTM A563 класс C
Стандарт для гаек из углеродистой и легированной стали
Пробная нагрузка = минимум 993 Н/мм2
Твердость: по Бринеллю (143–352) / по Роквеллу (B78–C38)

4.) ГАЙКИ ЗАЗЕМЛЕНИЯ

ASTM A276 Тип 304

Стандарт на крепеж из аустенитной нержавеющей стали

Минимум 207 лет

ТС 518 минимум

EL 20% минимум

5.) СВАРОЧНЫЙ МАТЕРИАЛ

АМС D1.1 E70XX

Минимум 400 лет
ТС 480 минимум



Спецификация ссылается на следующие стандарты

ASCE/SEI 48:	Проектирование стальных опор ЛЭП
БСЭН ИСО 1461:	Горячеоцинкованные покрытия на готовых изделиях из железа и стали.Спецификация и методы испытаний.
АСТМ А123:	Стандартная спецификация для цинкового (горячеоцинкованного) покрытия изделий из железа и стали.
АСТМ А 153/А153М:	Стандартная спецификация для цинковых (горячеоцинкованных) покрытий на чугуне и стали.



Упаковка и доставка

---



Мы накрываем верхнюю и нижнюю части опоры матом или соломенным тюком, чтобы защитить ее от повреждений оцинкованной поверхности, которые могут возникнуть при транспортировке.Упаковка также может быть выполнена в соответствии с требованиями клиентов.



Тесты

Типовые испытания (эссе о квалификации)

• Эксплуатационные испытания опор несет поставщик.
• EDCL требует, чтобы следующие тесты производительности проводились в присутствии представителя EDCL до первой поставки.

Осмотры опор (визуальный и размерный контроль)

• Размерные характеристики: высота, размеры по верхнему концу и основанию, прямолинейность стойки.
• Завершенный внешний осмотр:
• хорошо законченная сварка: отсутствие заполнения пузырей и порезов ("colmatage et bouture") припойной проволоки.
• хорошо законченная гальванизация: отсутствие лишней толщины, иголок, остатков текучести, стыков и черных точек.
• Маркировка и индикация.
• Наличие механической защиты вверху и внизу столба.
• Наличие клемм заземления



Контроль качества покрытия:

В соответствии со стандартами ISO 1461 или эквивалентными: Контроль толщины гальванического покрытия и Контроль качества цинка (ванна гальванизации).



Испытания на столбах (Механические испытания)

Неразрушающее испытание на изгиб (проверка предела упругости). Это проверка стойкости полюса к деформации F, приложенной к верхней части встроенного полюса;F = (номинальное растягивающее усилие x коэффициент безопасности) + фиктивное



Давление ветра.

Метод испытания:

Метод заключается в медленном и регулярном увеличении нагрузки, приложенной к стержню, от 0 до F, при этом отмечая изменение провисания (изгиба стержня), соответствующее следующим нагрузкам: 25 % F, 50 % F, 75 % F, 80 % F, 90 % F и 100 % F.

Через 1 мин под нагрузкой F полюс медленно и регулярно разряжается до полного отсутствия нагрузки (нулевой нагрузки).Остаточный прогиб будет отмечен.Испытание считают удовлетворительным, если остаточный прогиб не превышает 2 % прогиба, соответствующего 100 % нагрузке F, и на опоре не появляется ни беспорядка, ни деформации.



Тест на разрыв

Нагрузки прикладывают к опоре, уже прошедшей испытание на прогиб, в тех же условиях, что и указанные, однако прогрессирование нагрузок осуществляют непрерывно и без остановок до момента разрушения опоры.

Величину нагрузки, приводящей к поломке опоры, записывают.Разрушающее напряжение должно быть равно F или выше.



Контроль качества стали

В EDCL должен быть предоставлен отчет о качестве стали, предназначенной для изготовления заказанных опор, и в соответствии с контролем качества стали по стандарту EN 10025 или его эквиваленту.



Приемочные испытания

Приемочные испытания должны проводиться на заводе и оплачиваются поставщиком.Испытания будут санкционированы актами, подписанными настоящими частями.EDCL оставляет за собой право быть представленным в этих тестах.

Отбор проб будет производиться в соответствии с положениями международного стандарта и на следующей основе:

• Уровень контроля: S2
• Нормальный простой контроль: предполагается, что переход к уменьшенному или усиленному контролю будет осуществляться в соответствии с положениями вышеуказанного стандарта.
• Приемлемый уровень качества (ALQ): 2.5.Переход от обычного контроля к уменьшенному или усиленному контролю будет производиться в соответствии с международным стандартом.



Приемочные испытания должны включать следующие испытания:

А.визуальный и размерный контроль опор;законченный визуальный осмотр

• Хорошо законченная сварка: отсутствие вздутий, заливка и обрезка припоя.
• Хорошо законченная оцинковка: отсутствие лишней толщины, иголок, остатков течи, стыков и черных точек.

B. Проверка размеров

• Размерные характеристики: Высота, размеры по верхнему краю и основанию.
• Наличие механической защиты вверху и внизу столба.
• Контроль толщины гальванического покрытия.В соответствии с международным стандартом.



Процесс производства

---

Проверка материалов → Резка → Формование или гибка → Вертикальная сварка → Проверка размеров → Фланцевая сварка → Сверление отверстий → Калибровка → Процесс удаления заусенцев → Цинкование, порошковое покрытие или покраска → Повторная калибровка → Нарезание резьбы → Упаковка



Часто задаваемые вопросы

---

Q1.Как я могу узнать цену нужного столба?

О: 1. Укажите точные размеры, такие как высота, тип и толщина материала стержня, верхний и нижний диаметры.Затем мы можем дать вам точную цитату на основе ваших спецификаций. 2. Вы можете отправить нам детальный и сборочный чертеж;Затем мы можем предоставить вам точную цитату на основе чертежа.

Q2.Я мелкий оптовик;вы принимаете небольшой заказ?

A: Это не проблема, если вы мелкий оптовик;мы принимаем заказы различных объемов.

Q3.Я дизайнер;Можете ли вы помочь мне произвести образец, который мы разработали?

О: Наша миссия — помочь нашим клиентам добиться успеха.Мы более чем рады помочь вам решить любые проблемы, которые могут у вас возникнуть.

Q4: Мы хотим быть вашим агентом в нашей области.Как мне подать заявку на это?

A: Пожалуйста, отправьте ваше предложение и профиль вашей компании.

Q5.Расскажите о вашей компании?

С 2000 года мы являемся производителем и экспортером всех видов стальных опор, включая опоры электропередач, опоры уличного освещения, телекоммуникационные опоры и другую стальную продукцию. Наша продукция экспортируется во многие регионы мира.

Q6.Есть ли у вас какие-то особые правила для фирменных компаний?

О: Да, у нас есть специальная поддержка для компаний, которые имеют собственный бренд, но также находятся в нашем списке VIP-клиентов.Пожалуйста, отправьте нам копию ваших данных о продажах, чтобы мы могли проанализировать наилучший план действий по поддержке ваших продуктов на вашем рынке.

Q7.Предоставляете ли вы услугу «от двери до двери»?Потому что я не знаю, как быть с таможенным оформлением.

A: Мы предоставляем услуги от двери до двери, чтобы помочь вам сократить время и стоимость доставки.Это связано с тем, что у нас есть дополнительные скидки с транспортными компаниями, так как мы делали много поставок в прошлом.Это, в свою очередь, сэкономит вам много времени и денег.
