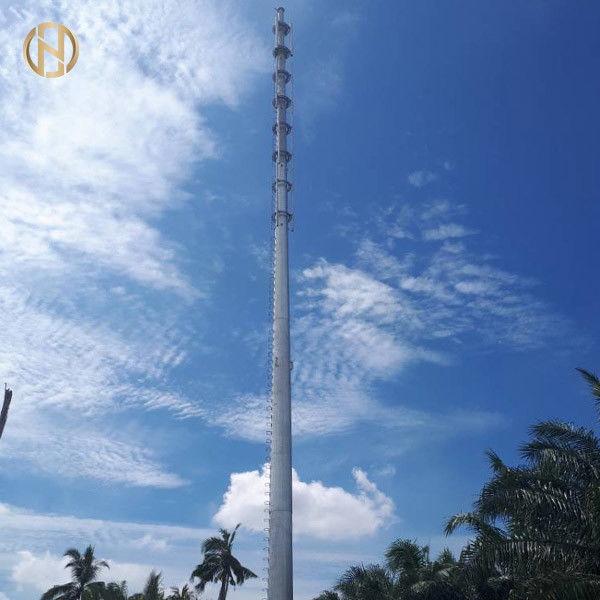

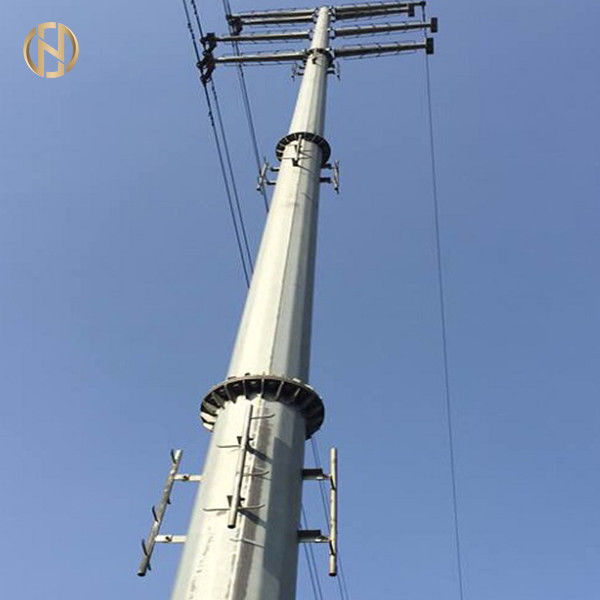

12 стороны гальванизировали заварку опоры линии электропередач 35м Эелектрик 110ФТ хорошо законченную

12 стороны гальванизировали сваривать опоры линии электропередач 35m Eelectric 110FT хорошо законченный

Характер продукции

Продукты выше 35m, 110ft HDG гальванизировали поляка электричества стальной для линии передачи энергии 12side

• Продукты конструированы и изготовлены согласно структурным стандартам
• Только наша компания может исполнить к этим глобальным изготовляя стандартам которая дает нам край над нашими конкурентами
• Продукты горячее погружение гальванизированное согласно стандартам ISO 1461/ASTM A123
• Материал вала поляка: ASTM GR65, GR50

Для того чтобы конструировать в соответствии с ПОЖАЛУЙСТА программным обеспечением, мы будем требовать следующих параметров конструкции:

1. Рабочая скорость ветра региона где поляк будет использован
2. Нагрузка антенны и высота поляка
3. Полная высота сама поляка

Технические характеристики изделия
35m, 110ft HDG гальванизировали поляка электричества стальной для линии передачи энергии рынка amercia 12side южного.

Материал
1.) ОПОРНЫЕ ПЛИТЯ
Ранг e Q460D ASTM A633 или равный
 Стандарт для нормализованных стальных пластин высокопрочного низкого сплава структурных
YS 415 минимумов
TS (550 до 690)
Минимум EL 19%
2.) АНКЕРНЫЕ БОЛТЫ
Ранг 75 ASTM A615, ранг 8,8
 Стандарт для деформированных и простых Адвокатур углеродистой стали для конкретного подкрепления
YS 520 минимумов
TS 690 минимальные
Минимум EL 6%
3.) ГАЙКИ АНКЕРНОГО БОЛТА
Ранг c ASTM A563
Стандарт для гаек углерода и легированной стали
Контрольная нагрузка = минимум 993 N/mm2
Твердость: Brinell (143 до 352)/Rockwell (B78 - C38)
4.) ГАЙКИ ЗАЗМЕЛЕНИЯ
Тип 304 ASTM A276
Стандарт для крепежных деталей аустенитной нержавеющей стали
YS 207 минимумов
TS 518 минимальные
Минимум EL 20%
5.) СВАРИВАЯ МАТЕРИАЛ
AWS D1.1 E70XX
YS 400 минимумов
TS 480 минимальные

Ссылка спецификации следующие стандарты


Упаковка & грузить


Мы покрываем верхнее и нижние части поляка с циновкой или соломой тюкуют для того чтобы защитить ее от повреждения к гальванизированной поверхности которая может произойти во время транспорта. Упаковку можно также сделать согласно требованиям к клиентов.


Тесты

Тип тесты (essais de квалификация)

• Проверки технических характеристик поляков будут принесены поставщиком.
• EDCL требует что следующие проверки технических характеристик необходимо проводить в присутсвии представителя EDCL перед первой доставкой.

Рассмотрения поляков (визуальный и габаритный контроль)

• Габаритные характеристики: высота, размеры на верхнем конце и основание, прямота поляка.
• Законченный осмотр аспекта:
• хорошо законченный сваривать: отсутствие завалки и вырезываний волдырей («colmatage et bouture ") паяя провода.
• хорошо законченное гальванизирование: отсутствие технологического припуска, игл, остатков подачи, присоединения и слепых пятен.
• Маркировки и индикации.
• Присутсвие механической защиты на верхней части и на основании поляка.
• Присутсвие зарывать терминалы

Покрывая проверка качества:

В соответствии со стандартами или эквивалентом ISO 1461: Управление толщины покрытия гальванизирования и проверка качества цинка (ванны гальванизирования).

Проверка качества стали

Отчет касаясь качества стали запланированного для изготовлять приказанных поляков, и в соответствии со стальной проверкой качества стандарта или эквивалента EN 10025 необходимо снабдить EDCL.

Проверки соответствия условиям

Проверки соответствия условиям будут сделаны в фабрике и будут принесены поставщиком. Тесты будут санкционированы заявлениями подписанными присутствующими частями. EDCL резервирует право быть представленным в этих тестах.

Забор будет сделан в соответствии с условиями международного стандарта и на следующее основание:

• Уровень контроля: S2
• Нормальный простой контроль: предположено что двигать к уменьшенному или усиленному контролю будет сделан в соответствии с условиями abovementioned стандарта.
• Допустимый уровень качества (ALQ): 2,5. Двигать от нормального контроля к уменьшенному или усиленному контролю будет сделан в соответствии с международным стандартом.

Проверки соответствия условиям включат следующие тесты:

Контроль A. визуальный и габаритный поляков; законченный осмотр визуального аспекта

• Хорошо законченный сваривать: отсутствие, завалка и вырезывания волдырей паяя провода.
• Хорошо законченное гальванизирование: отсутствие технологического припуска, игл, остается подачей, присоединением и слепыми пятнами.

B. Размер Осмотр

• Габаритные характеристики: Высота, размеры на верхнем конце и основание.
• Присутсвие механической защиты на верхней части и на основании поляка.
• Управление толщины покрытия гальванизирования. В соответствии с международным стандартом.


Процесс продукции

Проверка → материалов режа проверку → отливая в форму или гнуть → вертикальную сваривая → → размеров служит фланцем сваривая → процесса Calibration→ → отверстия → сверля Deburring гальванизируя, покрытие порошка или крася → повторного калибрования → продевая нитку упаковку →
