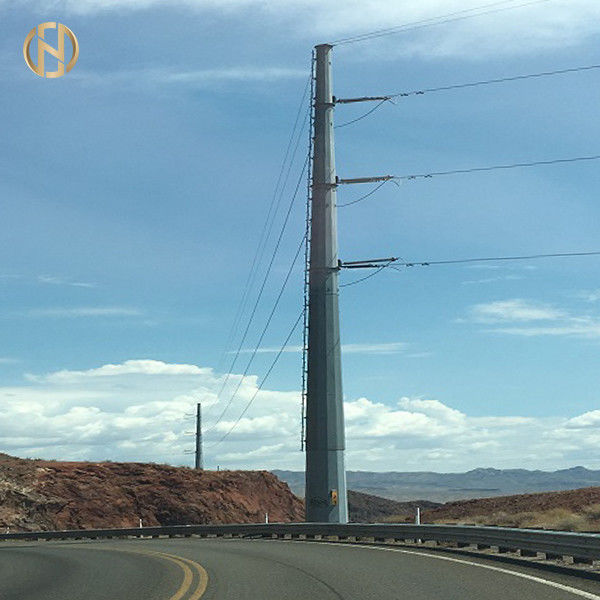

Высококачественный гальванизированный поляк металла опоры линии электропередач 17m 18m 19m гальванизированный

                                    Высококачественный гальванизировал поляка металла опоры линии электропередач 17m 18m 19m гальванизированный



Характер продукции

---

Продукты выше 17m, 18m, поляк металла стальной опоры линии электропередач 19m гальванизированный металлом сильный для рынка Коста-Рика

• Продукты конструированы и изготовлены согласно структурным стандартам
• Только наша компания может исполнить к этим глобальным изготовляя стандартам которая дает нам край над нашими конкурентами
• Продукты горячее погружение гальванизированное согласно стандартам ISO 1461/ASTM A123
• Материал вала поляка: ASTM GR65, GR50

Для того чтобы конструировать в соответствии с ПОЖАЛУЙСТА программным обеспечением, мы будем требовать следующих параметров конструкции:

---

1. Рабочая скорость ветра региона где поляк будет использован
2. Нагрузка антенны и высота поляка
3. Полная высота сама поляка

Технические характеристики изделия

17m, 18m, поляк металла стальной опоры линии электропередач 19m гальванизированный металлом сильный для рынка Коста-Рика



Спецификация ссылает на следующие стандарты



ASCE/SEI 48:	Дизайн стальных структур поляка передачи
ISO 1461 EN BS:	Горячее погружение гальванизировало покрытия дальше изготовляет утюг d и стальные статьи. Методы спецификации и теста.
ASTM A123:	Стандартные технические условия для покрытия цинка (гальванизированного горячего) на продуктах утюга и стали
ASTM A 153/A153M:	Стандартные технические условия для покрытий цинка (гальванизированного горячего) на утюге и стальном оборудовании



Дизайн



Тип	17m, 18m, поляк металла стальной опоры линии электропередач 19m гальванизированный металлом сильный для рынка Коста-Рика
Соответствующие пользы	Распределение силы
Форма (поперечное сечение)	Трубчатый, восьмиугольный, 12side
Ранг силы	66kv, 69kv
Нет раздела	Раздел одно/2/3
Длина (m)	70FT 75FT 90FT
Учреждение	Сразу захоронение 1/6 длины
Допустимая загрузка	2500kgf, 3000kgf
Разрывная нагрузка	5000kgf, 6000kgf
Фактор безопасности	фактор безопасности 2,0
Материал	ASTM 572 GR50 или равный, ASTM 572 GR65 или равное.
Прочность минимального выхода	450mpa
Минимальное окончательное растяжимое	550mpa
Максимальная окончательная прочность на растяжение
EL %	>=16%
Верхний диаметр (mm)	300
Нижний диаметр (mm)	850
Минимальная толщина (mm)	>=6mm,
Допуск размеров	+ - 1%
Гравировка	Именная табличка через заклепку или клей, гравировку, блинтование согласно требованиям к клиентов
Поверхностное покрытие	Гальванизирование горячего погружения согласно стандартам ASTM A123
Соединение поляков	Введите режим, внутренний режим фланца, лицом к лицу совместный режим.
Условия загрузки
Максимальная линия отступление	0-2 степень
Скорость ветра дизайна (весьма ветер)	33M/S, 150KMH
Фактор круглой формы
Максимальное отклонение (весьма ветер)	10% из общей длины поляка
Заварка	Внутренний и внешний двойной сваривая процесс производит безшовную поверхность Сваривая стандарт: AWS (американское сваривая общество) d 1,1

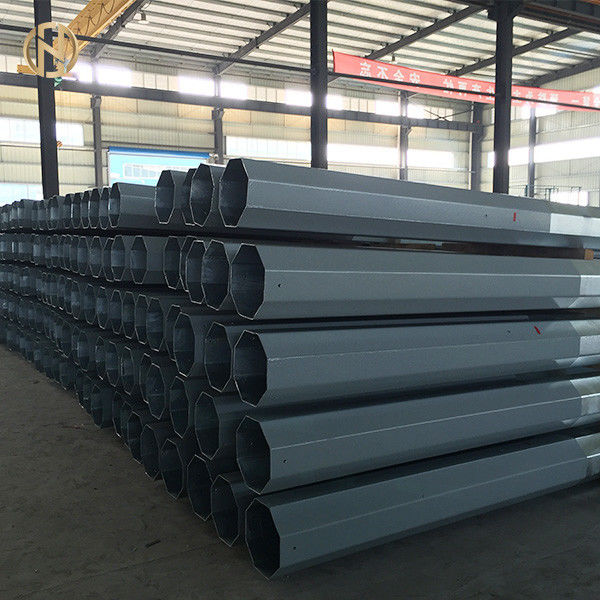

Упаковка & грузить

---



Мы покрываем верхнее и нижние части поляка с циновкой или соломой тюкуют для того чтобы защитить ее от повреждения к гальванизированной поверхности которая может произойти во время транспорта. Упаковку можно также сделать согласно требованиям к клиентов.



Тест загрузки с изображением теста



• Проверки технических характеристик поляков будут принесены поставщиком.
• EDCL требует что следующие проверки технических характеристик необходимо проводить в присутсвии представителя EDCL перед первой доставкой.



Рассмотрения поляков (визуальный и габаритный контроль)

• Габаритные характеристики: высота, размеры на верхнем конце и основание, прямота поляка.
• Законченный осмотр аспекта:
• хорошо законченный сваривать: отсутствие завалки и вырезываний волдырей («colmatage et bouture ") паяя провода.
• хорошо законченное гальванизирование: отсутствие технологического припуска, игл, остатков подачи, присоединения и слепых пятен.
• Маркировки и индикации.
• Присутсвие механической защиты на верхней части и на основании поляка.
• Присутсвие зарывать терминалы

Покрывая проверка качества:

В соответствии со стандартами или эквивалентом ISO 1461: Управление толщины покрытия гальванизирования и проверка качества цинка (ванны гальванизирования).



Испытания по поляки (механические тесты)

Проба на изгиб без разрушения (проверка предела упругости), оно проверка выдерживает поляка, который подвергли к напряжению f приложенному к верхней части врезанного поляка; F = (номинальный растяжимый фактор безопасности напряжения x) + фиктивный



Давление ветра.

Метод теста:

Метод состоит из увеличивать медленно и регулярно нагрузка приложенная к поляку от 0 к f, и между тем замечать изменение провеса (гнуть поляка) соответствие к следующим нагрузкам: 25% f, 50% f, 75% f, 80% f, 90% f и F. 100%.

После продолжать 1 mn под нагрузкой f, поляк discharged медленно и регулярно до нулевой нагрузки (нул нагрузок). Остаточный провес будет замечен вниз. Тест удовлетворителен если остаточный провес не превышает 2% из провеса соответствие к нагрузке 100% f, и ни разлад ни деформация появляются на поляка.



Ломая тест

Нагрузки приложены к поляку уже, который подвергли к определенному тесту отклонения в тех же условях, что и те, однако прогрессирование нагрузок унесено непрерывно и нон-стоп до тех пор пока перерыв поляка не будет происходить.

Значение нагрузки водя к ломать поляка будет замечено вниз. Критическое напряжение должно быть равно к или выше чем f



Проверка качества стали

Отчет касаясь качества стали запланированного для изготовлять приказанных поляков, и в соответствии со стальной проверкой качества стандарта или эквивалента EN 10025 необходимо снабдить EDCL.



Проверки соответствия условиям

Проверки соответствия условиям будут сделаны в фабрике и будут принесены поставщиком. Тесты будут санкционированы заявлениями подписанными присутствующими частями. EDCL резервирует право быть представленным в этих тестах.

Забор будет сделан в соответствии с условиями международного стандарта и на следующее основание:

• Уровень контроля: S2
• Нормальный простой контроль: предположено что двигать к уменьшенному или усиленному контролю будет сделан в соответствии с условиями abovementioned стандарта.
• Допустимый уровень качества (ALQ): 2,5. Двигать от нормального контроля к уменьшенному или усиленному контролю будет сделан в соответствии с международным стандартом

Проверки соответствия условиям включат следующие тесты:

Контроль A. визуальный и габаритный поляков; законченный осмотр визуального аспекта

• Хорошо законченный сваривать: отсутствие, завалка и вырезывания волдырей паяя провода.
• Хорошо законченное гальванизирование: отсутствие технологического припуска, игл, остается подачей, присоединением и слепыми пятнами.

Осмотр B. габаритный

• Габаритные характеристики: Высота, размеры на верхнем конце и основание.
• Присутсвие механической защиты на верхней части и на основании поляка.
• Управление толщины покрытия гальванизирования. В соответствии с международным стандартом.



Производственный процесс

---

Проверка → материалов режа проверку → отливая в форму или гнуть → вертикальную сваривая → → размеров служит фланцем сваривая → процесса Calibration→ → отверстия → сверля Deburring гальванизируя, покрытие порошка или крася → повторного калибрования → продевая нитку упаковку →
