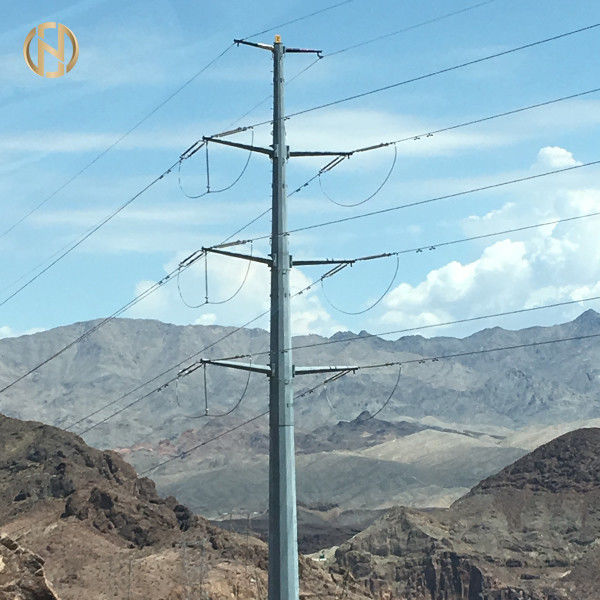

Горячее погружение гальванизировало опору линии электропередач 166КВ 38м для линии передачи энергии

38m гальванизированная опора линии электропередач, стальной поляк 166kv для линии передачи энергии

Характер продукции

Продукты выше 38m гальванизированная опора линии электропередач, стальной поляк 166kv для линии передачи энергии

Технические характеристики изделия
38m гальванизированная опора линии электропередач, стальной поляк 166kv для линии передачи энергии
Материал

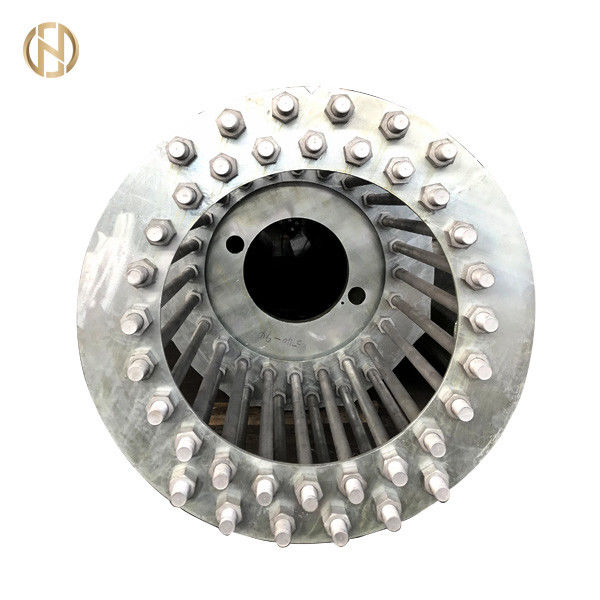

1.) ОПОРНЫЕ ПЛИТЯ
Ранг e ASTM A633
Стандарт для нормализованных стальных пластин высокопрочного низкого сплава структурных
YS 415 минимумов
TS (550 до 690)
Минимум EL 18%
2.) АНКЕРНЫЕ БОЛТЫ
Ранг 75 ASTM A615
Стандарт для деформированных и простых Адвокатур углеродистой стали для конкретного подкрепления
YS 520 минимумов
TS 690 минимальные
Минимум EL 6%
3.) ГАЙКИ АНКЕРНОГО БОЛТА
Ранг c ASTM A563
Стандарт для гаек углерода и легированной стали
Контрольная нагрузка = минимум 993 N/mm2
Твердость: Brinell (143 до 352)/Rockwell (B78 - C38)
4.) ГАЙКИ ЗАЗМЕЛЕНИЯ
Тип 304 ASTM A276
Стандарт для крепежных деталей аустенитной нержавеющей стали
YS 207 минимумов
TS 518 минимальные
Минимум EL 20%
5.) СВАРИВАЯ МАТЕРИАЛ
AWS D1.1 E70XX
YS 400 минимумов
TS 480 минимальные

Ссылка спецификации следующие стандарты


Упаковка & грузить


Мы покрываем верхнее и нижние части поляка с циновкой или соломой тюкуют для того чтобы защитить ее от повреждения к гальванизированной поверхности которая может произойти во время транспорта. Упаковку можно также сделать согласно требованиям к клиентов.


Тесты

Тип тесты (essais de квалификация)

• Проверки технических характеристик поляков будут принесены поставщиком.
• EDCL требует что следующие проверки технических характеристик необходимо проводить в присутсвии представителя EDCL перед первой доставкой.

Покрывая проверка качества:

В соответствии со стандартами или эквивалентом ISO 1461: Управление толщины покрытия гальванизирования и проверка качества цинка (ванны гальванизирования).

Испытания по поляки (механические тесты)

Проба на изгиб без разрушения (проверка предела упругости), оно проверка выдерживает поляка, который подвергли к напряжению f приложенному к верхней части врезанного поляка; F = (номинальный растяжимый фактор безопасности напряжения x) + фиктивный

Давление ветра.

Метод теста:

Метод состоит из увеличивать медленно и регулярно нагрузка приложенная к поляку от 0 к f, и между тем замечать изменение провеса (гнуть поляка) соответствие к следующим нагрузкам: 25% f, 50% f, 75% f, 80% f, 90% f и F. 100%.

После продолжать 1 mn под нагрузкой f, поляк discharged медленно и регулярно до нулевой нагрузки (нул нагрузок). Остаточный провес будет замечен вниз. Тест удовлетворителен если остаточный провес не превышает 2% из провеса соответствие к нагрузке 100% f, и ни разлад ни деформация появляются на поляка.

Ломая тест

Нагрузки приложены к поляку уже, который подвергли к определенному тесту отклонения в тех же условях, что и те, однако прогрессирование нагрузок унесено непрерывно и нон-стоп до тех пор пока перерыв поляка не будет происходить.

Значение нагрузки водя к ломать поляка будет замечено вниз. Критическое напряжение должно быть равно к или выше чем F.

Проверка качества стали

Отчет касаясь качества стали запланированного для изготовлять приказанных поляков, и в соответствии со стальной проверкой качества стандарта или эквивалента EN 10025 необходимо снабдить EDCL.

Проверки соответствия условиям

Проверки соответствия условиям будут сделаны в фабрике и будут принесены поставщиком. Тесты будут санкционированы заявлениями подписанными присутствующими частями. EDCL резервирует право быть представленным в этих тестах.

Забор будет сделан в соответствии с условиями международного стандарта и на следующее основание:

• Уровень контроля: S2
• Нормальный простой контроль: предположено что двигать к уменьшенному или усиленному контролю будет сделан в соответствии с условиями abovementioned стандарта.
• Допустимый уровень качества (ALQ): 2,5. Двигать от нормального контроля к уменьшенному или усиленному контролю будет сделан в соответствии с международным стандартом.

Проверки соответствия условиям включат следующие тесты:

Контроль A. визуальный и габаритный поляков; законченный осмотр визуального аспекта

• Хорошо законченный сваривать: отсутствие, завалка и вырезывания волдырей паяя провода.
• Хорошо законченное гальванизирование: отсутствие технологического припуска, игл, остается подачей, присоединением и слепыми пятнами.

B. Размер Осмотр

• Габаритные характеристики: Высота, размеры на верхнем конце и основание.
• Присутсвие механической защиты на верхней части и на основании поляка.
• Управление толщины покрытия гальванизирования. В соответствии с международным стандартом.


Процесс продукции

Проверка → материалов режа проверку → отливая в форму или гнуть → вертикальную сваривая → → размеров служит фланцем сваривая → процесса Calibration→ → отверстия → сверля Deburring гальванизируя, покрытие порошка или крася → повторного калибрования → продевая нитку упаковку →
