Столб электричества низшего напряжения общего назначения поляка 1050daN 15KV 11M стальной

Линия опора линии электропередач HV общего назначения поляка 990daN 33KV 11M стальная поляков общего назначения

Поляк 1050daN 15KV 11M стальной общего назначения, линия поляки LV, стальной общего назначения поляк

Эти спецификации покрывают дизайн, инженерство, изготовление, собрание, испытывая на работах изготовителя перед отправкой стальных поляков, перекрестных собраний руки, наборов парня, плит опасности, шипа GI зарывая наборы для одиночной линии поляка 33kV, подвеса и штуцеров напряжения соответствующих для проводника AAC для пользы на 3 участках, 50 Hz, твердо зарытых линиях накладных расходов 33kV.

• Дизайн и workmanship будут в соответствии с самыми лучшими проектируя практиками обеспечить удовлетворительное представление в течении срока службы.
• Не будут посчитаны, что были включены если специфически исключенный и будут поставлены любые материал и оборудование не специфически заявленные в этой спецификации но которая необходима для удовлетворительной деятельности оборудования без любой дополнительной цены. Компоненты имея идентичную оценку будут заменимы. Покупщик должен поставить испытательные комплексы доступные на работах изготовителя

Когда разница в стандартах самые строгие критерии применятся.

3,0 МАТЕРИАЛЫ, КОНСТРУКТИВНЫЕ ДЕТАЛИ И WORKMANSHIP

• Материалы используемые в изготовлении всего оборудования будут новое и самое лучшее качество и класс самые соответствующие для представления под определенными условиями.
• Сталь использовала для изготовления различного оборудования будет в соответствии с общими требованиями касаясь поставки положенных материалов сделанными в уместных международных стандартах.
• Материал проанализировал в соответствии с 13520:2015 ISO или другой уместный международный стандарт не покажет серу и фосфористое содержание больше чем 0,060% по каждому.
• Оборудование будет хорошо закончено, чисто и свободно от вредных поверхностных дефектов. Концы стальных поляков, угловых профилей etc. будут отрезанные квадратными и будут прямы.
• Болты, гайки & шайбы пакета и стренга оттяжки антенны & перекрестный провод скобы для защиты рук будут горячим погружением гальванизированным согласно 1461:2009 ISO (en) или другим уместным международным стандартам. Качество цинка будет по крайней мере рангом Zn 98 определило в 752:2004 ISO. Покрытие цинка будет адэрентно, ровно, разумно яркий, непрерывный и свободный от таких несовершенств и потока, золы и шликера, включений, хлопь и слепого пятна, прыщей, кусковатости и бегов.
• Стальные поляки будут горячим погружением гальванизировали с минимумом толщину 125 микронов покрытия цинка и стальные базовые платины с минимальной толщиной 125 микронов покрытия цинка вообще согласно ASTM A123 и испытанный согласно уместным международным стандартам.
• Статьи выдержат минимальные 4 погружения одной мельчайшей продолжительности. Единообразие гальванизированного покрытия будет определено тестом preece как предписано в ASTM A123.
• Штуцеры подвеса и напряжения будут сделаны из алюминиевого сплава и все гайки - и - болты будут сделаны горячего погружения гальванизировали стальное с минимальной толщиной покрытия цинка 85 микронов согласно международным стандартам части XIII или другого 10684:2004 ISO (en) уместным.

Изготовления и финиш 4.1.1.10

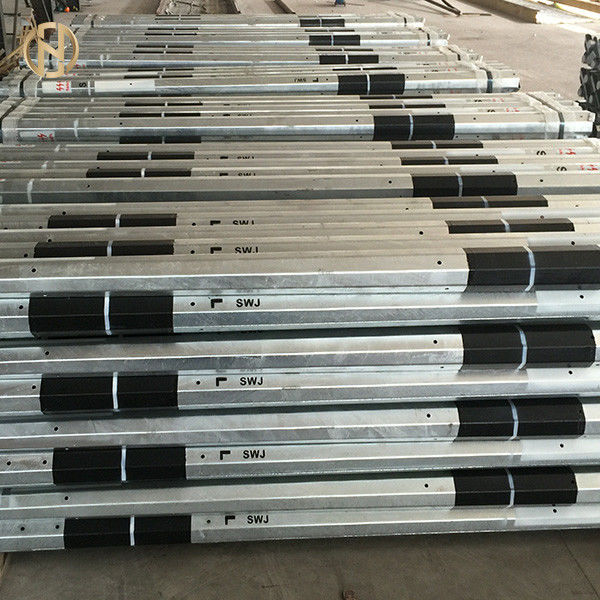

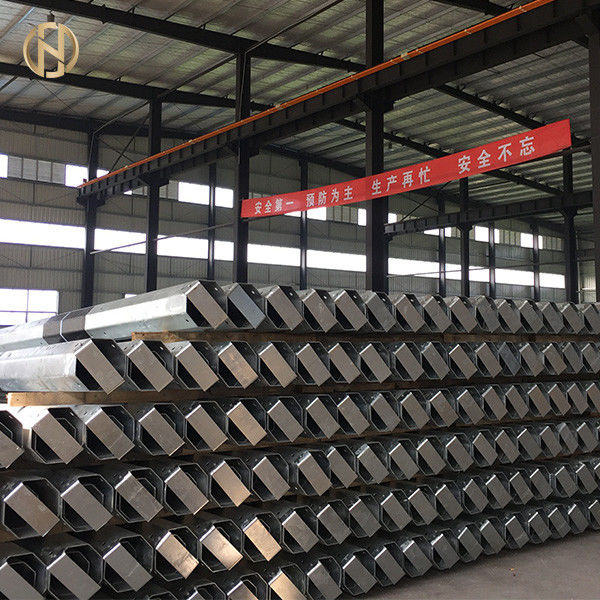

• Поляки будут изготовлены профилированием на холоде стальных листов соотвествующих размера и длины внутри к восьмиугольной форме и одиночному непрерывно свариваемому соединению. Заварка будет сделана в инертной атмосфере предпочтительно под курткой азота.

ii. Весь сваривать, резать, подвергать механической обработке, и изготовление будут сделаны до гальванизирования.

• Поляки будут прямы, ровны, восьмиугольны и конически и будут хорошо закончены, чисты, и свободны от burs, вмятий и других поверхностных дефектов.
• Отверстия и расположения зарывать будут предусмотрены согласно чертежам структуры. Все отверстия и верхняя часть поляка будут прегражены с пластиковыми штепсельными вилками/плотно подходящая пластиковая крышка для избежания входа воды в полость поляка.
• 2 M-12 зарывая стержни установили диаметрально - противоположный и вплотную сваренный с внутренней поверхностью поляка; завершите с гайкой GI M-12, болтом, равниной и набор шайбы весны, будет обеспечен по каждому на 2700 mm под верхней частью поляка и 500 mm под - уровень земли в линии поляках HV и на 400 mm под верхней частью поляка и 500 mm под - уровнем земли для линии поляков LV.

vi. уровень земли будет отмечен с прокладкой краски 12 mm широкой совсем вокруг в черном цвете.

• Поляк прототипа согласно одобренному проекту будет изготовлен и будет испытан на утвержденной одобренной плите испытательного стенда согласно IEC: 60652 или могут взаимно быть соглашены до разрывной нагрузки в присутствии к контролерам клиента перед продолжением с массовым изготовлением поляков.

Параметры конструкции 4.1.1.11 и фактор безопасности

Допуски

I. длина

Допуск на длине будет следующим образом:

Законченный поляк не будет из прямоты больше чем 1/600 из своей длины.

Завальцовка и допуск резать для горячекатаных стальных продуктов будут в соответствии с уместными международными стандартами.
