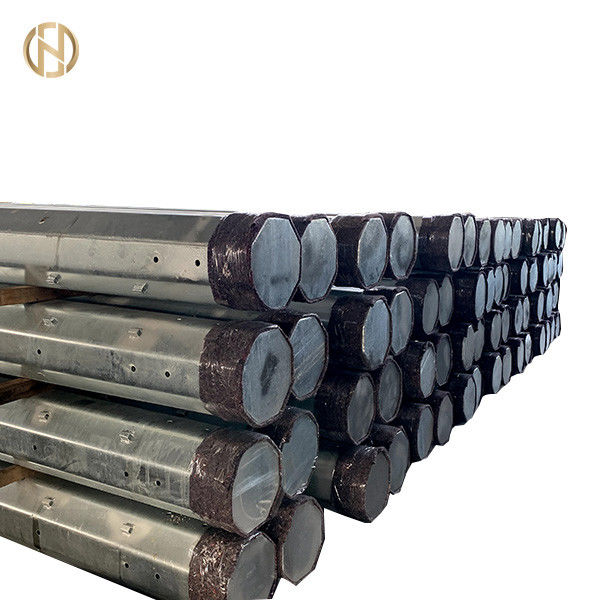

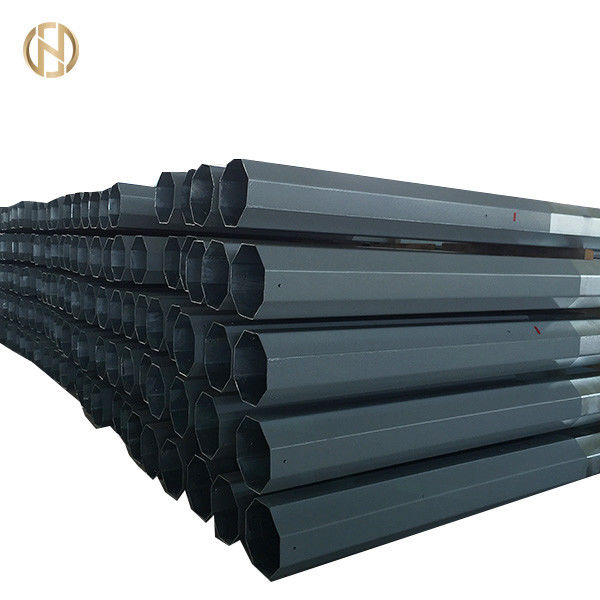

тип землетрясение класса 4 поляка электричества 33КВ 11м 12м стальной сразу похороненный устойчивое

поляк 33кв 11м 12м стальной общего назначения, класс 4, сразу похороненный тип

1,0 ОБЪЕМ

Эти спецификации покрывают дизайн, инженерство, изготовление, собрание, испытание на работах изготовителя перед отправкой стальных поляков, перекрестных собраний руки, наборов парня, плит опасности, наборов еартхинг шипа ГИ для 33кВ определяют линию поляка, подвес и штуцеры напряжения соответствующие для проводника ААК для пользы на 3 участках, 50 Хз, твердо зарытых надземных линиях 33кВ.

• Дизайн и воркманьшип будут в соответствии с самыми лучшими практиками инженерства обеспечить удовлетворительное представление в течении срока службы.
• Не будут посчитаны, что были включены если специфически исключенный и будут поставлены любые материал и оборудование не специфически заявленные в этой спецификации но которая необходима для удовлетворительной деятельности оборудования без любой дополнительной цены. Компоненты имея идентичную оценку будут заменимы. Покупщик должен поставить испытательные комплексы доступные на работах изготовителя.

2,0 СТАНДАРТЫ

Стальные поляки, перекрестные собрания руки, перекрестные стойки для крепления внутреннего обтекателя и оружие предохранителя поляка, наборы парня, зарывая наборы етк. будут соответствовать уместным стандартам ИЭК а все другие международные стандарты эквивалента нейтрально приемлемые (как откорректировано до даты) упомянутые ниже будут применимы к материалам и процессам используемым в производстве этих оборудование:

Когда разница в стандартах самые строгие критерии применятся.

3,0 МАТЕРИАЛЫ, КОНСТРУКТИВНЫЕ ДЕТАЛИ И ВОРКМАНСХИП

• Материалы используемые в изготовлении всего оборудования будут новое и самое лучшее качество и классифицируют самое соответствующее для представления под определенными условиями.
• Сталь используемая для изготовления различного оборудования будет в соответствии с общими требованиями касаясь поставки положенных материалов сделанными в уместных международных стандартах.
• Материал проанализированный в соответствии с 13520:2015 ИСО или другим уместным международным стандартом не покажет серу и фосфористое содержание больше чем 0,060% по каждому.
• Оборудование будет хорошо закончено, чисто и освободит от вредных поверхностных дефектов. Концы стальных поляков, угловых профилей етк. будут отрезанным квадратом и будут прямы.
• Болты, гайки & шайбы пакета и стренга оттяжки антенны & провод скобы для защиты рук креста будут горячим погружением гальванизированным согласно 1461:2009 ИСО (ен) или другим уместным международным стандартам. Качество цинка будет по крайней мере рангом Зн 98 определенной в 752:2004 ИСО. Покрытие цинка будет адэрентно, ровно, разумно яркий, непрерывный и освободит от таких несовершенств и потока, золы и шликера, включений, хлопь и слепого пятна, прыщей, кусковатости и бегов.
• Стальные поляки будут горячим погружением гальванизируемым с минимумом толщина 125 микронов базовых платин покрытия и стали цинка с минимумом толщина 125 микронов покрытия цинка вообще согласно АСТМ А123 и испытываемым согласно уместным международным стандартам.
• Статьи выдержат погружения минимума 4 одной мельчайшей продолжительности. Единообразие гальванизированного покрытия будет определено тестом пресе как предписано в АСТМ А123.
• Штуцеры подвеса и напряжения будут сделаны из алюминиевого сплава и все гайки - и - болты будут сделаны из стали горячего погружения гальванизированной с минимальной толщиной покрытия цинка 85 микронов согласно международным стандартам части СИИИ или другого 10684:2004 ИСО (ен) уместным.

4,0 СПЕЦИФИЧЕСКИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ РАЗЛИЧНЫХ ОБОРУДОВАНИЙ

4,1 стальные поляки

Покупатель может на своем усмотрении поставить дизайн и данные по изготовления одних или больше типов поляков необходимых для изготовления и испытания поляков поставщиком или альтернативно может спросить, что покупщик разработал оптимальные конструкции поляков и в таком случае представить вычисления детального проектирования на „первенствуйте формат“ для проверки и обзора работодателем.

Дизайн поляков будет разработан и будет проверен предпочтительно согласно руководству 72 АСКЭ/СЭИ - 48 до 05 или других уместных международных стандартов. Будутпросверлены и поставили поляки полное с крышкой и базовой платиной верхней части поляка.

4.1.1 специфическое конструктивное требование

Поляки 4.1.1.1 будут конструированы для того чтобы выдержать загрузку худшего возможного сочетания из одновременную

• Боковые нагрузки состоя из сил ветра на проводниках соответствие к пядям ветра, силы ветра на изоляторах, силы ветра на поляке и напряжения проводника максимума.
• Вертикальные нагрузки состоя из само-веса поляка, весов проводников, изоляторов, взаимн руки, дополнительного оборудования, судьи на линии и силы сжатия должных к реакции пребываний где бы ни применимых.

Смешанные поляки 4.1.1.2 стальные для ХВ (33 кВ), ХВ/ЛВ будут разработаны для следующих типов и применений:

• Подрядчик представит детальное проектирование & чертеж поляка для каждого над сказанной передающей линией 33кВ для утверждения чертежа клиента и образца показывая размер & конфигурацию закрыт.
• Поляки будут удовлетворять габаритные требования к верхней загрузки длины и поляка согласно параметрам конструкции перечисленным в этой спецификации. Размеры через квартиры для верхней части и дна для всех поляков перечислены в этих спецификации/чертежах по мере того как предпочитаемый дизайн для того чтобы использовать один размер для каждого типа длины поляка как критеря по дизайна & допустимой загрузки встречена.

Допустимая загрузка 4.1.1.5

Допустимая загрузка поляка определила здесь и определила по мере того как нагрузка которая при приложении на 250 мм под верхней частью наведет максимальный допустимый стресс в поляке, отметит на каждом поляке.

• Стандартные поляки будут соответствующие для определенных применений основанных на параметрах конструкции уступанных таблица 2, 3 & 4.
• А через отверстие диаметра 14 мм будет обеспечено в каждом поляке на высоте в 300 мм выше засаживая глубина для зарывать. Положение отверстия на высоте в 300 мм будет получило одобренным от работодателя перед изготовлять поляков.

Базовые платины 4.1.1.8

Все поляки будут помещены во время раскрытия на М-20, пусковой площадки ПКК минимальной толщины 75 мм и общих размеров около 150 мм больше чем размер снаружи нижний поляка.

Альтернативно; поляки будут поставлены с отдельной квадратной стальной базовой платиной изготовленной от стали согласно уместным стандартам. Минимальная толщина базовых платин не будет чем 6 мм. Расчеты при конструировании толщины стальных базовых платин будут представлены для проверки и обзора работодателем.

4.1.1.9 Гуйинг

Поляки для малоугольных положений (0 - 30°) будутподдерживать. Однако; поляков для более большого угла и терминальных положений в необжитых областях можно обеспечить с парнями анкера установили направление би-участка угла на положениях угла или длины мудрой на терминальных положениях. В обитаемых в парнях зон не позвольте; но распорки или 2 поляка механически обеспеченных совместно можно раскрыть.

Параметры конструкции 4.1.1.11 и фактор безопасности

Допуски

и. длина

Допуск на длине будет следующим образом:

Законченный поляк не будет из прямоты больше чем 1/600 из своей длины.

Допуск завальцовки и вырезывания для горячекатаных стальных продуктов будет в соответствии с уместными международными стандартами.
