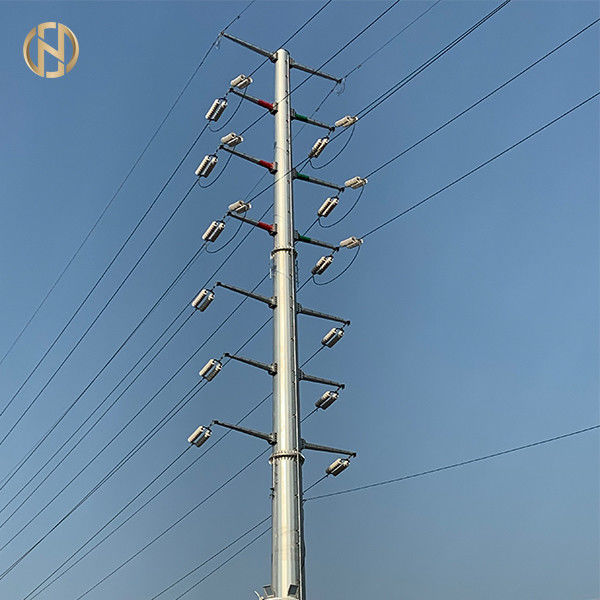

Опоры линии электропередач общего назначения поляка 33KV 18m стальные стальные с изолятором и проводником

                            поляк стальных опор линии электропередач 33kv 18m стальной общего назначения с изолятором и проводником

Эти спецификации покрывают дизайн, инженерство, изготовление, собрание, испытывая на работах изготовителя перед отправкой стальных поляков, перекрестных собраний руки, наборов парня, плит опасности, шипа GI зарывая наборы для одиночной линии поляка 33kV, подвеса и штуцеров напряжения соответствующих для проводника AAC для пользы на 3 участках, 50 Hz, твердо зарытых линиях накладных расходов 33kV.

• Дизайн и workmanship будут в соответствии с самыми лучшими проектируя практиками обеспечить удовлетворительное представление в течении срока службы.
• Не будут посчитаны, что были включены если специфически исключенный и будут поставлены любые материал и оборудование не специфически заявленные в этой спецификации но которая необходима для удовлетворительной деятельности оборудования без любой дополнительной цены. Компоненты имея идентичную оценку будут заменимы. Покупщик должен поставить испытательные комплексы доступные на работах изготовителя.

Когда разница в стандартах самые строгие критерии применятся.

3,0 МАТЕРИАЛЫ, КОНСТРУКТИВНЫЕ ДЕТАЛИ И WORKMANSHIP

• Материалы используемые в изготовлении всего оборудования будут новое и самое лучшее качество и класс самые соответствующие для представления под определенными условиями.
• Сталь использовала для изготовления различного оборудования будет в соответствии с общими требованиями касаясь поставки положенных материалов сделанными в уместных международных стандартах.
• Материал проанализировал в соответствии с 13520:2015 ISO или другой уместный международный стандарт не покажет серу и фосфористое содержание больше чем 0,060% по каждому.
• Оборудование будет хорошо закончено, чисто и свободно от вредных поверхностных дефектов. Концы стальных поляков, угловых профилей etc. будут отрезанные квадратными и будут прямы.
• Болты, гайки & шайбы пакета и стренга оттяжки антенны & перекрестный провод скобы для защиты рук будут горячим погружением гальванизированным согласно 1461:2009 ISO (en) или другим уместным международным стандартам. Качество цинка будет по крайней мере рангом Zn 98 определило в 752:2004 ISO. Покрытие цинка будет адэрентно, ровно, разумно яркий, непрерывный и свободный от таких несовершенств и потока, золы и шликера, включений, хлопь и слепого пятна, прыщей, кусковатости и бегов.
• Стальные поляки будут горячим погружением гальванизировали с минимумом толщину 125 микронов покрытия цинка и стальные базовые платины с минимальной толщиной 125 микронов покрытия цинка вообще согласно ASTM A123 и испытанный согласно уместным международным стандартам.
• Статьи выдержат минимальные 4 погружения одной мельчайшей продолжительности. Единообразие гальванизированного покрытия будет определено тестом preece как предписано в ASTM A123.
• Штуцеры подвеса и напряжения будут сделаны из алюминиевого сплава и все гайки - и - болты будут сделаны горячего погружения гальванизировали стальное с минимальной толщиной покрытия цинка 85 микронов согласно международным стандартам части XIII или другого 10684:2004 ISO (en) уместным.

4,0 СПЕЦИФИЧЕСКИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ РАЗЛИЧНЫХ ОБОРУДОВАНИЙ

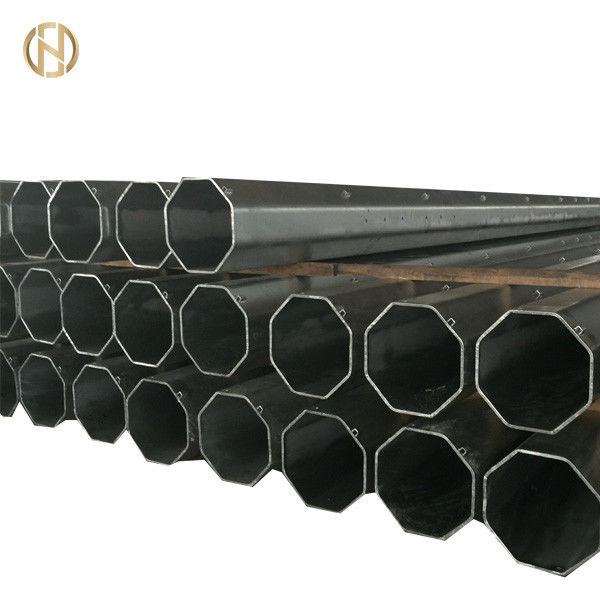

4,1 стальные поляки

Покупатель может на своем усмотрении поставить дизайн и данные по изготовления одних или больше типов поляков необходимых для изготовления и испытывать поляков поставщиком или альтернативно может спросить, что покупщик разработал оптимальные конструкции поляков и в таком случае представить вычисления детального проектирования на „первенствуйте формат“ для проверки и обзора работодателем.

Дизайн поляков будет разработан и будет проверен предпочтительно согласно руководству 72 ASCE/SEI - 48 до 05 или других уместных международных стандартов. Будутпросверлены поляки и поставленное полное с крышкой и базовой платиной поляка верхними.

4.1.1 специфическое конструктивное требование

Поляки 4.1.1.1 будут конструированы для того чтобы выдержать загрузку худшего возможного сочетания из одновременную

• Боковые нагрузки состоя из сил ветра на проводниках соответствие к пядям ветра, силы ветра на изоляторах, силы ветра на поляке и максимального напряжения проводника.
• Вертикальные нагрузки состоя из само-веса поляка, весов проводников, изоляторов, взаимн руки, дополнительного оборудования, судьи на линии и силы сжатия должных к реакции пребываний где бы ни применимых.

Поляки 4.1.1.2 стальные для HV (33 kV), HV/LV смешали будут разработаны для следующих типов и применений

• Подрядчик представит детальное проектирование & рисовать поляка для каждого выше сказал что передающая линия заключено 33kV для утверждения размера показа чертежа клиента и образца & конфигурация.
• Поляки будут удовлетворять габаритные требования к верхней загрузки длины и поляка согласно параметрам конструкции перечисленным в этой спецификации. Размеры через квартиры для верхнего и нижнего для всех поляков перечислены в этих спецификации/чертежах как предпочитаемый дизайн для того чтобы использовать один размер для каждого типа длины поляка как критеря по дизайна & допустимой загрузки встречена.

Допустимая загрузка 4.1.1.5

Допустимая загрузка поляка определенная здесь и определенная как нагрузка которая когда приложил на 250 mm под верхней частью наведет максимальный допустимый стресс в поляке, будет отмечена на каждом поляке.

• Стандартные поляки будут соответствующие для определенных применений основанных на параметрах конструкции уступанных таблица 2, 3 & 4.
• Сквозное отверстие диаметра 14 mm будет обеспечено в каждом поляке на высоте в 300 mm выше засаживая глубина для зарывать. Положение отверстия на высоте в 300 mm будет получило одобренным от работодателя перед изготовлять поляков.

Параметры конструкции 4.1.1.11 и фактор безопасности

Допуски

I. длина

Допуск на длине будет следующим образом:

Законченный поляк не будет из прямоты больше чем 1/600 из своей длины.

Завальцовка и допуск резать для горячекатаных стальных продуктов будут в соответствии с уместными международными стандартами.
