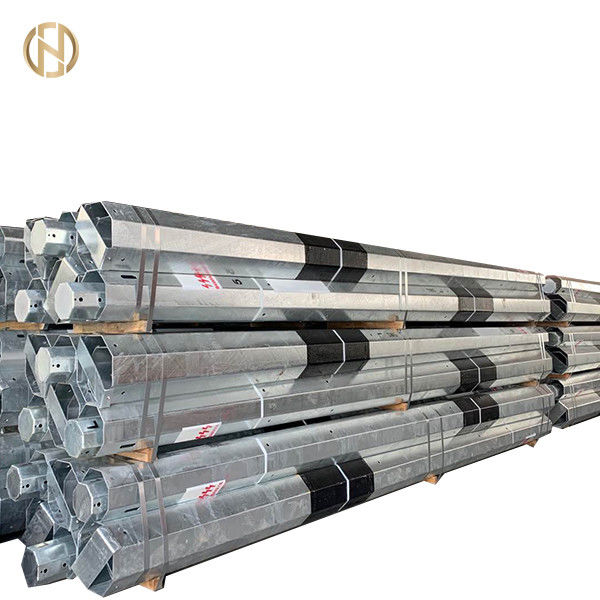

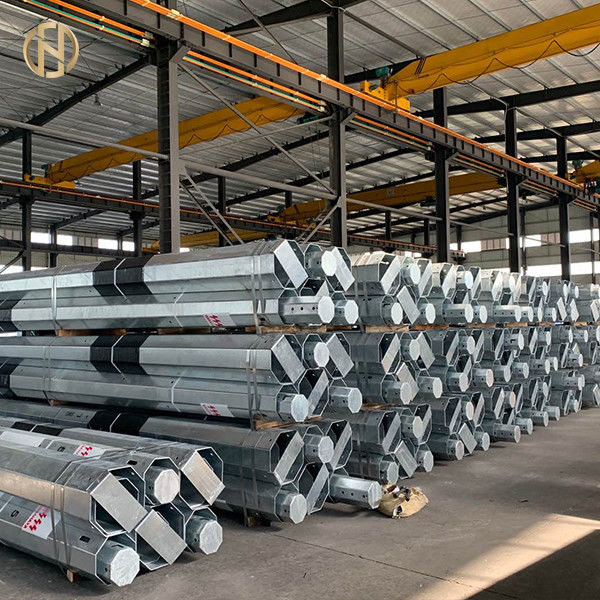

12М Свагед трубчатый Дурабле поляка для надземных электрических линий 11КВ или 33КВ

                              12M Swaged трубчатый поляк прочный для надземных электрических линий 11KV или 33KV





1. Объем

1,1 эта спецификация покрывает дизайн, изготовление, испытание и поставку трубчатой стали

поляки обыкновенно использовали в надземных электрических линиях.

2. Генерал

Стальной поляк будет изготовлен в нескольких длинах и прочностей как замечено в

Таблица 1 содержала здесь.

2,1 стальные трубчатые поляки должны быть изготовлены компанией одобренной к качеству

стандартное 9001:2000 ISO. Номер аттестации ISO 9001, имя

утвержденная одобрительная власть с контактным адресом и телефоном и факсом

номера также будут заявлены. Покупщик заключит экземпляр ISO 9001

сертификат с заявкой.

3. Описание

3,1 стальные поляки будут swagged дизайна и состоят из 3 (3) отдельный

длины стального трубопровода swagged на 2 соединениях для того чтобы изготовить поляков. Однако, там

некоторые числи поляков как упомянуто в цене и списке поставки который

будет складывая типа. Количества таких складывая поляков будут intimated на

время контракта.

3,2 стальной трубопровод используемый в изготовлении поляка будет стали любого одобренного процесса

обладать минимальной прочностью на растяжение 42 kg/sq. mm и химикат

состав не больше чем 0,06% сер и не больше чем 0,06%

фосфористый.

3,3 толщина стены диаметра трубопровода и трубопровода показанная в таблице 1 для каждой длины

поляк минимальный размер, который нужно использовать в изготовлять каждую длину поляка. Он будет

ответственность покупщика определить соответствие компонентного трубопровода

показанный для нагрузки, который нужно вытерпеть. Однако, ни в коем случае диаметр трубопровода и

толщина стены для любой компонентной трубки чем значение показанное в таблице 1.

3,4 трубчатые поляки будут сделаны из сваренных трубок, будут swagged и будут присоединены к совместно.

верхний край каждого соединения будет скошен под углом около 45 градусов.

стальные поляки будут составлены 3 разделов умаляя диаметров и

минимальные толщина диаметра и длины поляка будут как показано в таблице 1.

3,5 все трубки формируя части вышеуказанных изолированных поддержек будут сделаны из горячего

безшовная или непрерывно свариваемая сталь в соответствии с BS 6323 или эквивалентом

применимые стандарты.

Технические данные главы 2. на линии 11kv 2-2

GSEEP/W/ICB-03 2073/74-03

3,6 весь раздел поляков будет гальванизирован с минимальным покрытием веса

меньше чем 460 gm/-sq. m внутренне и внешне.

3,7 каждый поляк будет обеспечен со стальной верхней плитой 3 mm минимальной толщины

сваренный к концу раздела. Верхняя плита не запроектирует за

периметр верхнего раздела. Каждый поляк также будет обеспечен со сваренным основанием

плита сваренная ко дну поляка.

3,8 поляк, быть просверленным в соответствии со сверля картинами как определено в

Диаграмма. Все отверстия будут dia 18 mm. Однако, изготовитель должен получить

утверждение сверля картины перед изготовлять поляков. Каждый поляк будет

отмеченный с соотвествующей длиной как показано в диаграмме.

3,9 будет изготовлен складывая тип поляков в такой манере это части раздела

смогите быть снесено к месту и приспособлено на место самого. Раздел поляка на верхней части

имейте фланец и раздел под им перекроет к длине 25 см как показано

в диаграмме. Поляки будут просверлены в такой манере это раздел в верхней части

смог безопасно быть зафиксирован раздел под им 2 болтами 5/8" x 7" на 90 градусах

один другого. 2 таких соединения формируют полный поляка 3 разделов как показано в смокве

2 и 3.

3,10 размер базовой платины будет согласно управляя стандарту.

Допуск 4

4,1 следующие допуски будут поддержаны:

a) Допуск диаметра: Не применимый

b) Допуск на весе: Не применимый

c) Допуск на толщине: Не применимый

e) Прямота: Законченные поляки не будут из прямоты

больше чем 1/600 из высоты.

5. Тесты

5.1. Следующий тест (s) будет выполнен для поляка обеспечил. Все испытание будет

полностью документированные и аттестованные отчеты по испытанию будут снабжены NEA.

растяжимые тест и химический анализ для серы и фосфористый

b. Тест отклонения

c. Постоянный установленный тест

d. Испытание методом сбрасывания

Технические данные главы 2. на 11kv линии 2-3

GSEEP/W/ICB-03 2073/74-03

5,2 числа поляков выбранных для проводить растяжимые тест и химический анализ для

сера и фосфористое будут как дали ниже:

Но. размера серии поляков

До 500 1

501 до 1000 2

1001 до 2000 3

2001 до 3000 4

3001 и над 5

5,3 номера выбранных поляков или проводя теста отклонения, постоянного установленного теста и падения

тест будет как дали ниже:

Но. размера серии поляков

До 500 5

501 до 1000 8

1001 до 2000 13

2001 до 3000 18

3001 и над 20

Тест отклонения, постоянный установленный тест и испытание методом сбрасывания будут проведены внутри

последовательность на каждом из выбранных поляков.



Обозначение Общая длина	410SP- 52 11 m				410 SP-43 10 m		410 SP-31 9 m		410 SP-13 8 m
Засаживать глубину. m	1,8				1,8		1,5		1,5
Разделы:
Длина, m Верхняя часть (h1)	2,7				2,4		2		1,75
Средний (h2)	2,7				2,4		2		1,75
Нижний (h3)	5,6				5,2		5		4,50
Вне диаметра, mm Верхняя часть (h1)	114,3				114,3		114,3		88,9
Средний (h2)	139,7				139,7		139,7		114,3
Нижний (h3)	165,1				165,1		165,1		139,7
Толщина, mm
Верхняя часть (h1) 3,65 3,65
						3,65			3,25
Средний (h2)		4,5		4,5		4,5			3,65
Нижний (h3)		4,5		4,5		4,5			4,5
Приблизительный вес, kg		175		160		147			101
Повреждая нагрузка, kgf		307		348		367			301
Применение нагрузки от верхняя часть поляка, m		0,6		0,6		0,3			0,3
