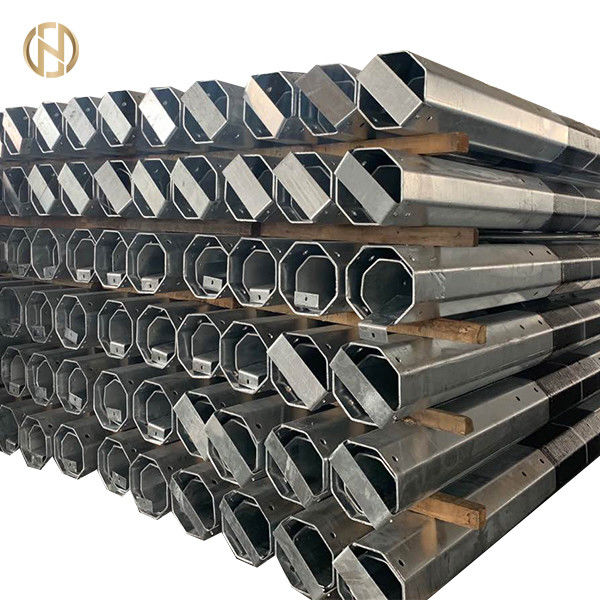

низшее напряжение опор линии электропередач трубчатого стального поляка толщины 3-4.5mm стальное с пребыванием

1. Условия климата:

Последователи применимы если в противном случае не упомянуто:

a. Максимальная температура окружающей среды 50 Co

b. Минимальная температура окружающей среды -10 Co

c. Температура 45 Co дизайна

d. Максимальный суточный интервал температуры воздушной среды 20 Co

e. Максимальное давление ветра 420 n/m2

f. Толщина льда 10 mm.

g. Снег падает 1-4 дней – 30 см.

h. Высота 0-1400m ASL места

i. Средние ежегодные осадки 40cm во время Ноябр-апреля

j. Относительная влажность в границах 30 до 60%.

k. Среднее число гроз 15 дней/год

l. Среднее зимы господствующего ветера ежедневно приблизительно 5-8 m/s, с порывом ветра до 30 m/s.

m. После полудня 10-13 m/s среднего ветра лета, во время утра вообще светлого и переменного, скорость порыва ветра до 30 m/s.


2. Общее описание контракта: Трубчатые стальные поляки будучи поставлянными под этим контрактом будут использованы покупателем как поддержки для низшего напряжения нося, надземные электрические проводники сети.
3. Применимые стандарты которые будут следовать как соответствие минимальных требований к средству EN 10255/2004 BS и astma53/a53m-2012 для 9met, 9 встреченных поляков
4. Освободите от дефектов: Поляки будут хорошо закончены, чисты и свободны от вредного

• Поверхностные дефекты, концы поляков будут отрезанные квадратными. Поляки будут прямы
• Ровный и цилиндрический.


5,1 тест отклонения
Каждый поляк твердо будет поддержан для расстояния от равного торцевой поверхности к глубине которую он быть засаженным в земле. Он после этого будет нагружен как консольный и соотвествующий нагрузка отклонения таблицы приложенный под прямым углом оси см поляка 30 от вершины поляков до 9 m (общий) и 60 см от верхней части для поляков над 9 m (общий). Для удобства в испытывать, поляк может быть исправлен горизонтально и нагрузка приложила вертикально. Временное отклонение должное к прикладной нагрузке с точки зрения применения нагрузки не превысит 157,5 mm.
5,2 постоянный установленный тест
Этот тест будет унесен немедленно после теста отклонения. После применения свойственной нагрузки определенного в таблице 1 постоянный набор измеренный от нулевого положения после отпуска соотвествующей прикладной нагрузки с точки зрения применения нагрузки не превысит 13 mm.
5,3 испытание методом сбрасывания
Тест будет сделан в случае swagged поляков. Поляк будет упаден вертикально с торцевой поверхностью (нижним концом) вниз, три раза подряд от высоты 2 m дальше к блоку твердой древесины 150 mm толщиной положенных на конкретное учреждение. Поляк не покажет никакие знаки выдвигать или отпускать соединений. Технические данные главы 2. на линии 11kv 2-4 GSEEP/W/ICB-03 2073/74-03
5,4 любых поляков выбранных для того чтобы не суметь пройти любые тесты определенные над 2 более последующими поляками выберет для испытывать от такой же серии по отношению к каждому отказу. Если оба этих дополнительных поляка выходят из строя, материал теста представленный образцами теста будет посчитан как не исполнять с этими спецификациями.

6,0 программа проверки качества
Вместе с заявкой покупщик поставит программу проверки качества изготовителя который включает качественную систему и качественные планы, которая включат, среди других, информации для того чтобы соотвествовать следующий, терпя неудачу который заявка будет подлежаща для сброса.
i. Структура организации;
ii. Обязанности и ответственности назначенные для того чтобы укомплектовать штаты обеспечение качества работ;
iii. Система для покупать, принимающ доставку и проверку материалов;
iv. Система для обеспечения качества workmanship;
v. Расположение проверки качества будет соответствовать уместным требованиям ISO9001: 2000;
vi. заявление давая список важного сырья, имен изготовителя для сырья, списка стандартов согласно которым сырье испытано, списка теста нормально, который уносят на сырье;
vii. список производственных площадей доступных с подтверждающими документами;
viii. список зон в процессе производства, где осмотры этапа нормально унесены для проверки качества и деталей таких тестов и осмотров;
ix. список оборудования для испытаний доступный с изготовителем для окончательного испытания оборудования определил и ограничение завода теста, если сколько угодно, визави тип, экстренныйый выпуск, принятие и стандартные испытания определенные в уместных стандартах.

7. Полученные предложение цены документации
7,1 покупщик обеспечит с экземплярами заявкы 2 (2) ясными управляя стандартов для выборов стальных tubings, и любой стандарт следовать в изготовлении и испытывать поляков предложил.
7,2 покупщик обеспечит описание и аттестованные габаритные чертежи каждого типа поляка.
7,3 2 (2) ясных аттестованных экземпляра всего типа тестов выполненных на подобном типе поляков и подобных допустимых загрузках в противном случае полученное предложение цены предложение будут отвергнуты. Тип тест необходимо унести в узнанной национальной или международной испытательной лаборатории или независимой испытательной лаборатории за исключением изготовителя.
7,4 комментарий стать--статьи a спецификации, определяющ соответствие и отступления, если любой.
7,5 все данные, чертежи, каталоги и другие технические документы будут прыгнуты отдельно от полученных предложение цены документов.
Технические данные главы 2. на линии 11kv 2-5
GSEEP/W/ICB-03 2073/74-03
