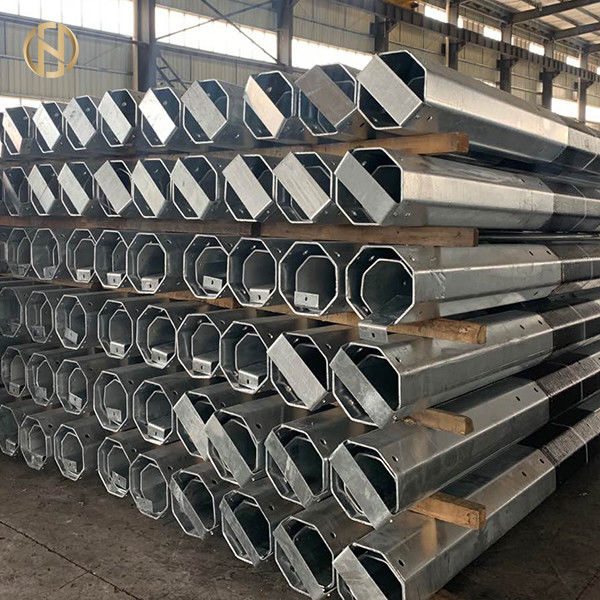

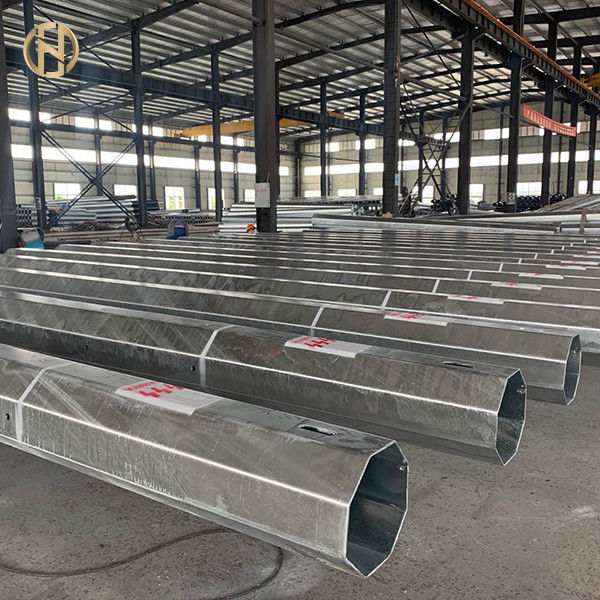

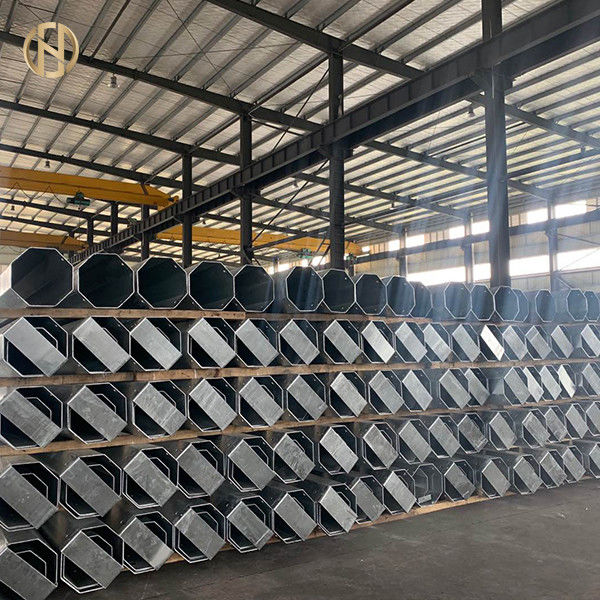

12М гальванизировало трубчатый стальной фактор безопасности 1340даН 2,0 класса 7 столба

Эта спецификация обеспечивает для дизайна, изготовления, испытывая в фабрике, поставке, и доставке для того чтобы расположить для гальванизированных стальных трубчатых поляков.

Будет ответственностью подрядчика поставить оборудование, которое соотвествует во всех отношениях спецификации представления и имеет удовлетворительную стойкость для преобладая условий места.

Подрядчик поставит все специфически упомянутый или включенный материал и работу не здесь, но который могут быть необходим для выполнения любой части работы или работы как целый, в согласии с требованиями этой спецификации.

Расположение детального проектирования оборудования будет ответственностью вопроса подрядчика к утверждению инженера RREA.

Трудные вычерченные поставленные проводники меди и алюминиевых также полно исполнят со следующими спецификациями RREA, а именно:

• Условия общей системы RREA

• Требования к упаковки и пересылки RREA

• Требования к Submittal RREA

• Стандарты и коды

Кроме где доработанный всем оборудованию и материалам будет полностью соответствием с IEC (международной электротехнической комиссией) и стандартами и рекомендациями ISO (организации международных стандартов). Если уместные IEC или снадарты Международной организации стандартизации и рекомендации не доступны во всяком случае или случаи, то уместные английские стандарты или национальные стандарты применятся если доступный.

Когда IEC, ISO, BSI или национальные стандарты будут сосланы на используемый вариант будет этим настоящим на дате предложения, вместе с любой поправкой выданной к этой дате.

Дальше к этому над дополнительными стандартами порядок предпочтений перечислен ниже: Комиссия IEC международная электротехническая

Организация международных стандартов ISO

Английские стандарты BSI

American national standards institute ANSI национальных стандартов NS (где доступный)

Где польза стандарта за исключением IEC, ISO или BSI соглашена что после этого этот стандарт будет использован, где применимый. Где другие стандарты предложены вместо стандартов IEC, ISO или BSI, подтверждение будет при условии, что обеспечения стандартов соответствующие к или превышают то из соответствующих стандартов IEC, ISO или BSI.

Экземпляры всех стандартов предложенных в замене за стандарты IEC, ISO или BSI необходимо представить с предложением сопровоженным где необходимый английскими переводами соотвествующих разделов.

Несмотря на это будут посчитаны, что были любые описания, чертежи или иллюстрации которые могут быть представлены с предложением, все тонкости за исключением тех показанных в „отступлении от расписания технических данных“ и одобренных инженером RREA в соответствии со спецификацией и стандартными техническими условиями и кодами сосланными на в этом.

Никакие отклонения от спецификации за исключением тех показанных в „отступлении от расписания технических данных“ и одобренных инженером RREA нет быть сделанным без письменного согласия инженера RREA.

2,1 объем

Эти технические данные покрывают дизайн, материал, изготовление, защитное покрытие, тесты, осмотр, упаковку и доставку сваренных monopoles круга конических стальных используемых в надземных системах распределения. Ссылка на спецификации или организации вместе со всеми чертежами или нагружая диаграммы будут учтены частью спецификации. Изготовитель поляка должен быть аттестованным ISO 9001.

2,2 стандарты ссылки

Ссылка на стандарты и/или спецификации здесь не будет интерпретирована для того чтобы значить самое последнее изменение если замеченный.

Дизайн, материалы и изготовление стальных поляков будут в соответствии с самым последним вариантом международных кодексов и стандартов перечисленных дальше:

EN 10149: Горячекатаные плоские продукты сделанные высокой прочности выхода для деформирования в холодном состоянии

EN 10025: Горячекатаные продукты сделали не- условий доставки структурных сталей сплава технических

ISO 898: Механические свойства крепежных деталей

ACI 318: Требования к строительного кодекса для структурного бетона

ASTM A123: Стандартные технические условия для покрытия цинка (гальванизированного горячего) на продуктах изготовленных от форм свернутых, отжатых, и кованой стали, плит, Адвокатур и прокладок

ASCE N°. 72: Дизайн стальных структур поляка передачи (для ссылки только) ASCE (SE) 48-05: Дизайн стальных структур поляка передачи

AWS: Американское сваривая общество для сваривать и родственные процессов

2,3 дизайн

• Поляки будут кругл-конические с постепенной и постоянн конусностью.

• Продольная заварка должна быть сдержана к минимуму в зависимости от процесса изготовления. Окружные собрания валов заварки учитыванные.

• Дизайн будет предпочтительно использует нелинейный анализ и следовать директивами и принципами описанными в руководствах и отчете о ASCE на проектировать n° 72 практики и ASCE (SE) 48-05

· Валы поляка будут цельны к максимальной длине возможной в пределах ограничений доставки и/или изготовления. Валы поляка превышая ограничения будут конструированы в нескольких разделов.

Смежные разделы будут присоединены к соединениями выскальзывания. Поляки будут конструированы с минимальным количеством соединений. Соединения выскальзывания будут конструированы для минимального перекрытия 1 - 1/2 раз внутренний диаметр женского раздела на соединении, согласно ASCE «отчету никакие 72, дизайн из стальных структур поляка передачи» и ASCE (SE) 48-05

· Будет поставлена съемная пластиковая верхняя крышка, который нужно приспосабливать на верхнюю часть поляка.

· Одна латунная гайка будет расположена вверху поляк и другая латунная гайка на уровне земли.

· Ограничение отклонения на нагрузке обслуживания будет 4% из высоты над землей.

· Верхнее ограничение диаметра, который нужно приложить во время дизайна является следующим:

минимум o ..................................................... 200 mm

максимум o ..................................................... 240 mm

· Фактор безопасности используемый для вычисления будет:

2,0 ............. для transversal нагрузок

1,5 ............. для вертикальных нагрузок.

· Поляки будут оборудованы основанием анкера. Основание анкера будет конструировано для того чтобы перенести нагрузки от поляка к учреждению. Базовая платина будет сварена к поляку на фабрике. Врезанная длина будет определена нагрузкой дизайна анкерного болта и окончательным напряжением в слое крепления для 3000 psi конкретный (f c) как замечено в американском конкретном строительном кодексе института (ACI 318). Анкерные болты будут поставлены вместе с поляками. Будут поданы один верхний шаблон в тип поляка и один более низкий шаблон в поляка (если требуется). Шаблоны и анкерные болты будут поставлены unassembled.

2,4 общая стандартизация

2,4 .1 поляка будут конструированы для унифицированного ряда в следующих классах нагрузки:

Допустимая загрузка Fmax ........................ максимальная на 600 mm от верхней части поляка

2,4 .2 поляка будут конструированы для унифицированных длин в следовать ряде:

8 m, 9 m, 10 m, 11 m, 12 m, 13 m и 14 M.

2,5 материал

Весь материал будет в соответствии с уместными стандартами сосланными на в пределах эту спецификацию.

Стальной быть использованным будет ранга S500MC согласно EN 10149. Стальные параметры (t<10>

Минимальный стресс 500,00 Fy предела текучести .............................. (N/mm2) минимальный растяжимый Fu ............................... 550,00 (N/mm2)

Альтернатива стальная быть использованным должна быть ранга S355MC или S315MC согласно EN 10149.

2,6 изготовление

Все части формируя структуру будут изготовлены в соответствии с чертежами одобренными инженером RREA.

Разделы поляков сделаны из листов стали, отрезка к trapezium, после этого холоду сформированному для того чтобы сформировать круглое коническое поперечное сечение или 12 (12) встало на сторону регулярное полигональное поперечное сечение.

Формованная пластина будет согнута к радиусу достаточно большому для того НОП не произвести трескать материала.

Сверлить или пробивать отверстий будут сделаны перед гальванизировать в таком образе об отверстиях продукции цилиндрических нормальных к самолету материала (повсеместно в отверстия).

2,7 допуски

Позволенное изменение (допуск) от заявленного размера, длины элементов, вне диаметра, прямоты, etc будет следующим образом:

2,8 сваривать

Вся заварка, как очень как осуществимый, следовать стандартом AWS.

Продольные сварки будут иметь 60 минимумов проникания процентов (60%) за исключением внутри женской части зоны выскальзывания совместной где процент проникания будет 100 процентов (100%). Другие сварки будут косыми швами для всей толщины.

2,9 гальванизировать

После того как изготовление полностью будет завершено, стальные поляки будут горячим погружением гальванизированным к минимуму 630 g/m2.

Все неубедительные члены будут гальванизированы и внутри и снаружи поверхностей. Никакой двойной погружения гальванизировать процесс не позволен.

Анкерные болты будут гальванизированы к полнометражному к минимуму 320 g/m2.

Гайки могут бытьвыстучаны после гальванизировать и после этого подходяще будут защищены от ржавчины тавотом. Гальванизировать будет выполнен в соответствии с ASTM стандартным a 123.

2,10 маркировка

Все части поляков соотвественно будут отмечены. Вся маркировка будет неизгладима и ясно видима после гальванизировать. Части которые часть структуры будут отмечены с типом номером структуры, следовать свойственным деталем собрания и другими метками идентификации.

2,11 битумная защита

Дополнительная битумная защита от анкерной доски до +1,5 от уровня земли поляка может быть required.146 требованиями к работодателя раздела VI.

3. ОСМОТР И ТЕСТЫ

3,1 осмотр - генерал

Запасы покупателя право видеть процесс производства, любой тип тесты специфически выполненные на оборудовании для доставки к требуемым RREA и всем стандартным испытаниям в изготовлении и поставке такого оборудования. Поставщик снабдит бесплатный доступ к покупателю любое место где такой процесс производства, или тесты, или тип или стандартные испытания случаются. Поставщик принесет в ценах завода такого заверителя. Поставщик обеспечит покупателя расписания изготовления и тестов по крайней мере 2 недели прежде чем события произойти.

3,2 тип тесты

Поставщик обеспечит документальное доказательство в форме аттестованных протоколов испытаний оборудования что стальные поляк или части успешно былииспытаны независимой испытывая властью в соответствии с ASCE (SE) 48-05 или IEC 60652 BS. Протоколы испытаний оборудования как доказательство успешного завершения типа тестов будут представлены как часть предложения.

3,3 рассмотрение и осмотр

• Визуальная проверка

• Проверка размеров

• Проверите сварок

• Проверите толщины цинка

4. ПАКОВАТЬ И ГРУЗИТЬ

Поставщик не подготовит, упакует, и нагружает все материалы и оборудование для пересылки в такой манере это они защищены от повреждения во время пересылки и будет ответственен за и сделает хороший сколько угодно и все повреждение следующ из неправильная упаковка до окончательного принятия поставки. Детали подвергают к открытому хранению на несколько месяцев на местах подходяще будут защищены от повреждения погоды.

Каждая пересылка будет сопровожена списком всех частей, опознаваемым типом поляка и номером.
