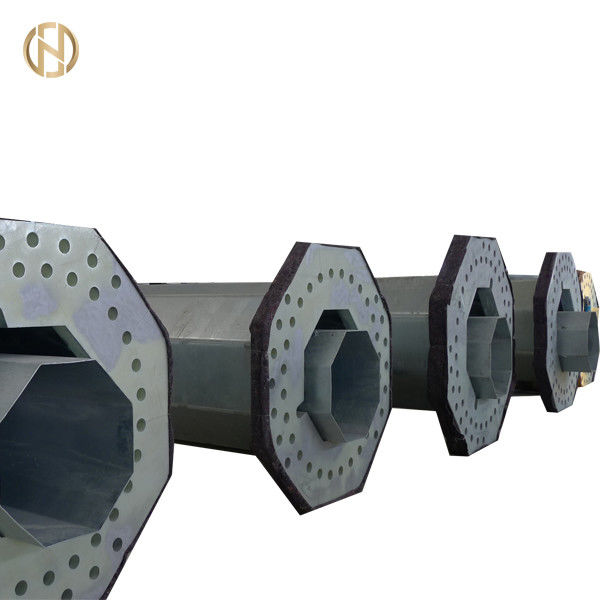

Погружение трубчатого стального поляка толщины Gr60 25mm горячее гальванизировало

гальванизированная monopoles линия передачи энергии 161kv электрический стальной трубчатый поляк башни

Характер продукции

Продукты выше гальванизированная monopoles линия передачи энергии 1161kv электрический стальной трубчатый поляк башни для   ПРОЕКТ ГАНА ОПОРОЖНЕНИЯ СИЛЫ KPONE

• ОСОБЕННЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ДЛЯ MONOPOLE ПЕРЕДАЮЩЕЙ ЛИНИИ



  • Предисловие



  Подарочная обертка показывает возможную линию пре-дизайн для проекта, но любой окончательный дизайн линии для проекта будет снесен дальше специализированной линией дизайнером и полно и официально будет одобрен GRIDCo. Эти спецификации дополнительны к обеспеченным спецификациям передающей линии и должны быть прочитаны совместно с ними.



  • Объем



  Проект включает конструкцию 2 двойных передающих линий цепи (приблизительно 7km и 5km соответственно на само-поддерживать двойные башни передающей линии цепи (DC) monopole используя проводники 1 БОЯРЫШНИКА x 604mm2 AAC с monopole башнями приспособленными с 2 оптическими shieldwires заземленного кабеля волокна (OPGW).



  Покупщики ободрены представить другие спецификации/чертежи для само-поддерживать двойные monopoles цепи и оценят их соответственно для оценки как дублирования.



  C) Спецификация стальных monopoles: 1. расчетные условия:



  Нагружая показ деревьев, в каждый грузовой контейнер, вертикальные, transversal и продольные нагрузки приложенные к monopole будет будет как описано в технических данных.

  Материальное частично γM фактора безопасности приложено для вычисления поперечных сечений на пределе текучести стали согласно EN50341-1.

  Анализ поляков включит второй анализ заказа (или p - Λ) и проверку местный buckling согласно отчету о N° 72 ASCE. Примечание вычисления будет выдано и будет представлено к GRIDCo для утверждения.

  Поляки высчитаны с ограничением равного отклонения до 8% из высоты под сфакторизованными нагрузками (§ 7.4.5.1 .3 EN 50341 cf).



  2. Материалы:

  Все материалы будут новы и в соответствии с уместными стандартами сосланными на в пределах эту спецификацию.



  МАТЕРИАЛЫ ПЕРЕЧИСЛЯЮТ
  ДЕТАЛЬ	СТАНДАРТ	минимум ПРЕДЕЛ ТЕКУЧЕСТИ Fy (Mpa)	минимальный РАСТЯЖИМЫЙ СТРЕСС Fu (Mpa)	ЗАМЕЧАНИЕ t = толщина
  Поляки вал и базовая платина и оружия	EN 10,025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t="40" 40="">
  Анкерные болты	ISO 898 Cl 6-8	480	600



  (*) в соответствии с NF a 35,503, анализ продукта химического состава класса 1 класса 1:

  Si	=	0,030	%
  Si + 2,5 p	=	0,090	%



  Механические характеристики и химический состав тонколистовых сталей будут подтвержены протоколами испытаний оборудования мельницы; эти сертификаты исполнят к § 3,1. B EN 10204/ISO 10474.

  3. Производство:



  Разделы поляков сделаны из листов стали, отрезка к trapezes, после этого холода сформированного для того чтобы сформировать 12 встали на сторону регулярное полигональное поперечное сечение.

  Формованная пластина будет согнута к радиусу достаточно большому для того НОП не произвести трескать материала.



  3.1. Заварка

  Изготовитель будет ответственен за определять и за начинать свойственные методы, который нужно использовать в сварочных операциях.



  Вся заварка будет выполнена сварщиками, сваривая операторами и tackers квалифицированными для типа заварки быть выполненным. Квалификации будут в соответствии с EN1090 или AWS D1. 1.



  Вся заварка будет выполнена в соответствии с EN1090 EXC2 и EN1090 EXC3 для вала для того чтобы основать фланец, включая квалификацию процедуры.



  Заварка будет сделана металл-дугой экрана, защищаемым газом ядром потока, металл-дугой газовой защиты или процессами погружать в воду-дуги.



  3.1.1. Продольные сварки

  Продольные сварки будут иметь 60 прониканий процентов (60%) минимальных за исключением в зоны выскальзывания совместной женского раздела где проникание будет 100%.



  3.1.2. Вал к сваркам базовой платины (если уместный), то

  Вал, который нужно служить фланцем сварки плиты будет сварками проникания 100 процентов (100%) для базовой платины если толщина вала равна или сверх 6mm.

  Если толщина вала чем 6mm, то вал к сваркам базовой платины будет косыми швами.



  3.1.3. Другое оборудование

  Эти сварки будут косыми швами для всех толщин согласно чертежам.


  3.2. Допуски

  • Диаметры середины внешние, измеренные на уровне выскальзывания совместном: ± 1% с минимумом ±2 mm
  • Овализация: габаритный процент заметил для 2 измерений принятых между 2 перпендикулярными диаметрами на уровне выскальзывания совместном: меньше чем 3% [(Dmaxi-Dmini) /Dmaxi < 3="">
  • Длина элементов поляка: - 25 mm/+75 mm
  • Прямота членов: меньше чем 0.2% из длины члена в 1 метр (2 mm на метр)
  • Переплетать: меньше чем 1,5 градуса на 3 метра длины члена
  • Расположение отверстий: ± 1% на длинах показанных на наших чертежах утверждения



  3,3 гальванизирование



  После того как изготовление полностью будет завершено, стальные поляки будут горячим погружением гальванизировали. Двойное погружение не будет позволено.



  Все материалы, за исключением болтов, винты, гайки, будут гальванизированы согласно ISO 1461 EN NF.



  Все неубедительные члены будут гальванизированы и внутри и снаружи поверхностей. Гайки будут retapped после гальванизировать и после этого подходяще будут защищены от ржавчины тавотом.



  4. Описание:



  Гальванизированные СТАЛЬНЫЕ равномерно сплющенные ПОЛЯКИ, 12 встали на сторону регулярное полигональное поперечное сечение. Максимальная длина одного раздела будет в 12 метра.



  Каждая сторона будет плоска, без укреплений за исключением на этапов нагрузки.



  Стальные поляки конструированы для выдвигать выскальзывани-приспособленные соединения.

  Поляки конструированы с минимальным количеством соединений (один или два совместного в поляка). Соединение поляка будет выдвигать тип, сваривающ или скрепляющ болтами не использует.



  Длина выскальзывания совместная не будет чем 1,5 раз главный внутренний диаметр верхнего элемента.

  Съемная металлическая крышка поляка будет приспособлена поверх поляков.

  Crossarms прикрепленные на таком же уровне на противоположных сторонах поляка будут симметричны об оси поляка и будут таким этим по каждому crossarm можно установить независимо.

  Crossarms будут соединены с поляком серединой сквозных vangs, болтов и гаек. Взаимн оружия будут прямы и имеют равномерно сплющенные 6 (8) встали на сторону регулярное полигональное поперечное сечение

  Все поляки будут обеспечены с одним зарывая пунктом на положении приблизительно 50 см над уровнем земли.



  Доступ, который нужно покрыть поляка обеспечен шагами или прибором лестницы и анти--падать.

  Личный знак будет пригвозжен на поляках; эта бирка показывает:

  • Имя изготовителя
  • Тип и длина поляка
  • Год производства
  • Ссылка заказа

Чертежи показывая все тонкости будут подготовлены изготовителем и будут представлены к клиенту для утверждения.

Фабрика запуская и изготовляя не начнет до письменного согласия чертежей.

5. Осмотр и испытывать:

5.1. Проверите размеров

Относительно требования размеров, все разделы и части будут проверены согласно допускам упомянутым в уместной статье этих технических данных.

5.2. Проверите сварок

Все сварки визуально будут проверены. В сомнительных областях, тесты пенетранта краски будут унесенным acc. классифицировать 2 из EN 1289 NF или acc тестов магнитных частиц. классифицировать 2 из EN 1291 NF.

5.3. Проверите толщины цинка

Соответствие к требованиям к покрывая толщины будет проверено с магнитным acc датчика толщины. к ISO 1461 EN NF.

5.4. Файл осмотра

Все документы связанные с работой будут храниться и 4 экземпляра y файла будут препровожены к GRIDCo до доставки.

Эта документация включит по крайней мере:

• Протоколы испытаний оборудования мельницы стальных пластин и листов
• Данные по Traceability материала против разделов поляков
• Отчет о габаритной проверки
• Проверки сварок сообщают
• Цинк и крася отчет о проверки толщины

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Пяди – нормальный, ветер, вес, углы отступления/терминальные углы для monopole башен будут этими же как для типов XX, YY и ZZ как замечено в технических данных. К тому же, покупщики включить терминальную monopole башню с углом отступления 900 используя тип параметры конструкции ZZ.
• Технические данные для башни решетки XX, YY и ZZ быть использованным для дизайна monopoles (провес & напряжения, вычисления нагрузки).
• Полимерные изоляторы будут использованы для monopole башен. Длина строк изолятора соотвествует зазора и creepage. Двойные строки изолятора будут использованы башням всем напряжения и для дороги/железнодорожный/переход через реку. Строки изолятора полимера придут полный с наборами напряжения и подвеса проводника, образовывая дугу рожками etc
• Типы почвы эти же как те определенные для башен решетки в технических данных.
• Характеристики 48 ядров OPGW будут использованы для дизайнов.
• Monopole башни будут испытаны согласно международным стандартам.

Упаковка & грузить


Мы покрываем верхнее и нижние части поляка с циновкой или соломой тюкуют для того чтобы защитить ее от повреждения к гальванизированной поверхности которая может произойти во время транспорта. Упаковку можно также сделать согласно требованиям к клиентов.

Процесс продукции

Проверка → материалов режа проверку → отливая в форму или гнуть → вертикальную сваривая → → размеров служит фланцем сваривая → процесса Calibration→ → отверстия → сверля Deburring гальванизируя, покрытие порошка или крася → повторного калибрования → продевая нитку упаковку →
