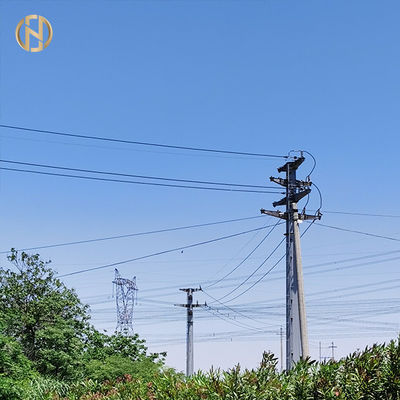

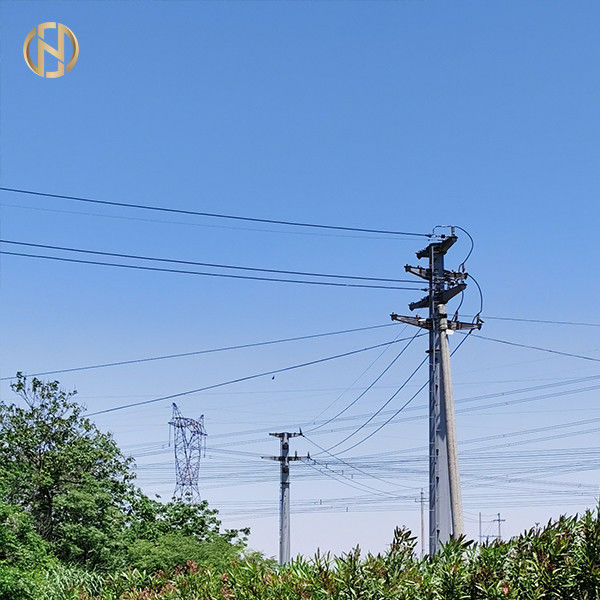

Multi Pyramidal конический общего назначения поляк электропитания

Поляк 30-60degree цепи двойника 138KV с опорным плитем и анкерным болтом M48







Оденьте для	Аксессуары электричества
Форма	Мульти-pyramidal, Columniform, полигональный или конический
Материал	Нормально Q345B/A572, минимальный выход strength>=345n/mm2 Q235B/A36, минимальный выход strength>=235n/mm2 Также, как горячекатаная катушка от Q460, ASTM573 GR65, GR50, SS400, SS490, к ST52-
Фактор безопасности	Фактор безопасности для проводя вина: 8 Фактор безопасности для зазмеления вина: 8
Нагрузка дизайна в Kg	300~ 1000 Kg appliced до 50cm от к поляку
Метки	Palte имени через rivert или клей, гравирует, выбивает согласно требованиям к клиентов
Поверхностное покрытие	Горячее погружение гальванизированное после ASTM A123, силы полиэстера цвета или любого другого стандарта требуемыми клиентами.
Соединение поляков	Введите режим, внутренний режим фланца, лицом к лицу совместный режим.
Дизайн поляка	Против землетрясения ранга 8
Скорость ветра	160 Km/Hour. 30 m /s
Длина в раздела	Не позднее 14m раз формируя без соединения выскальзывания











































































Характер продукции

---

Конструированный для 132 138, передающие линии 69kv 110KV надземные. Изготовленные на заказ поляков с изготовленными на заказ размерами можно конструировать если требуется. Наши внутри инженеры дома здесь помочь. Пожалуйста свяжитесь обслуживание клиента для всех дознаний вы можете иметь.





Специфические детали

---

СТАЛЬНЫЕ ПОЛЯКИ	СОЕДИНИТЕ	ГАРАНТИРОВАННЫЕ ЗНАЧЕНИЯ
ТИП ПОЛЯКА		Прямой		Угол		Тупик
Количество	pce	24		14		6
Изготовитель		CO. БЛОКА МЕТАЛЛА ИСИНА FUTAO СТРУКТУРНОЕ, LTD		CO. БЛОКА МЕТАЛЛА ИСИНА FUTAO СТРУКТУРНОЕ, LTD		CO. БЛОКА МЕТАЛЛА ИСИНА FUTAO СТРУКТУРНОЕ, LTD
Изготовляя положение		ГОРОД КИТАЯ, ЦЗЯНСУ, ИСИНА		ГОРОД КИТАЯ, ЦЗЯНСУ, ИСИНА		ГОРОД КИТАЯ, ЦЗЯНСУ, ИСИНА
Стандарты	-	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700
Стальное качество		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Горячий гальванизировать стандарт		ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461
Ligues des mécanique Dimensionnement
Количество цепей		1	1	1	1	1	1
Тип амортизаторов		ПОДВЕС	ПОДВЕС	АНКЕР	АНКЕР	АНКЕР	АНКЕР
Угол	º	0	0	45	45	90	90
Стандартная пядь	m	200	200	200	200	200	200
Пядь ветра	m	220	220	220	220	220	220
Пядь веса	m	250	250	250	250	250	250
Провес проводника на 85°C	m
Перекрестная форма руки		Треугольник	Треугольник	drapeau	drapeau	drapeau	drapeau
Высота самой низкой перекрестной руки	m	15,6	15,6	15,6	15,6	15,6	15,6
Минимальное вертикальное расстояние между проводниками и поляком	m	1,1	1,1	2	2	2	2
Вертикальное расстояние между highgest проводником и заземленным кабелем	m	2,2	2,2	2,2	2,2	2,2	2,2
Давление ветра на средней температуре (25°C)	daN/m2	58	58	58	58	58	58
Коэффициент поляков аэродинамический		2,8	2,8	2,8	2,8	2,8	2,8
Коэффициент проводника аэродинамический		1	1	1	1	1	1
Коэффициент безопасности		2	2	2	2	2	2
Материал		Сложенный металлический лист	Сложенный металлический лист	Сложенный металлический лист	Сложенный металлический лист	Сложенный металлический лист	Сложенный металлический лист
Поперечное сечение		Octogonal	Octogonal	Octogonal	Octogonal	Octogonal	Octogonal
Высота от земли	m	20	20	22	22	22	22
Верхний внешний диаметр	mm	240	240	270	270	300	300
Нижний внешний диаметр	mm	510	510	920	920	1200	1200
Количество разделов	mm	2	2	3	3	3	3
Толщина (верхняя часть/дно)	mm	4 / 6	4 / 6	6 / 8/10	6 / 8/10	6 / 10/10	6 / 10/10
Полный вес	kg	1150	1268	3300	3560	4670	4980
Глубина учреждения	m	2,6	2,6	2	2	2	2

Дополнительные детали

---

Код дизайна: Американский стандарт ASCE/SEI 48-11

Программное обеспечение дизайна: Программное обеспечение PLEASE-POLES

Охват экспорта: Страны Азии и Тихого океана, централь & Южная Америка, Европа, Ближний Восток, Африка

Испытывать: Тесты загрузки могут быть проведены на месте если требуется



Производственный процесс

---

Проверка → материалов режа проверку → отливая в форму или гнуть → вертикальную сваривая → размеров → служит фланцем сваривая → продырявливает → тарировки Drilling→ Deburring отростчатый гальванизировать →, покрытие порошка или крася → повторного калибрования → продевая нитку упаковку →

Детали продукта

---



Испытывать

---
